Paso 3: Conectar con el controlador de vuelo
Así que ahora tienes sólo 3 hilos en el cable, en el extremo del módulo de alimentación que estos son conectados a los pines 3, 4 y 5.
En el otro extremo del cable que va a la FC, necesitamos cambiar el pinout.
Pasos:

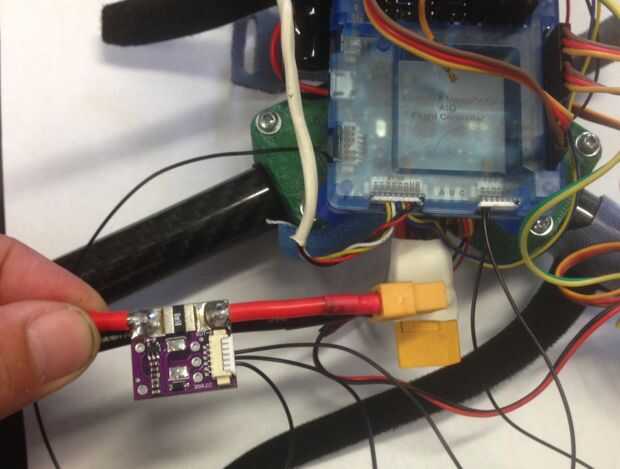

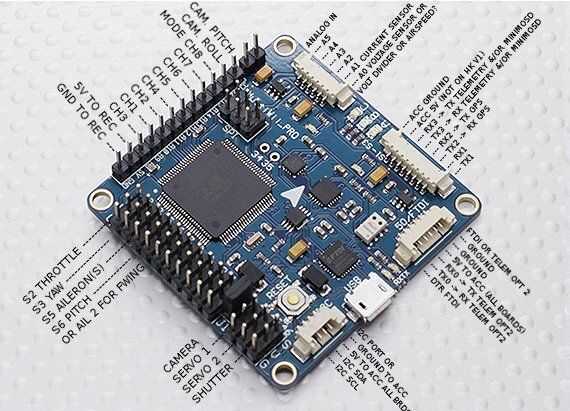

1) el cable que va desde el pin de módulo potencia 3 necesita goto el pin FC para la detección de tensión, en el AIO sube su sensor de corriente marcada de A1. En la imagen arriba de mi Hobby King MultiWii y Megapirate AIO FC (hobby Reyes Crius AIO clon) es el segunda parte inferior pin en el conector en el enchufe hembra blanco superior.
2) el cable que va desde el pin de módulo de potencia 4 necesita pin goto el FC de sentido actual, en tableros de AIO su marcada A0 sensor/divisor de tensión. En la imagen arriba de mi Hobby King MultiWii y Megapirate AIO (hobby Reyes Crius AIO clon) es el perno inferior en el conector en el enchufe hembra blanco superior.
3) tierra, pin 5 desde el lado del módulo de alimentación, debe conectarse a tierra en el controlador de vuelo. No hay pernos de tierra en ese conector hembra en el FC AIO sin embargo la Junta está plagada de ellos goto así cualquier repuesto.

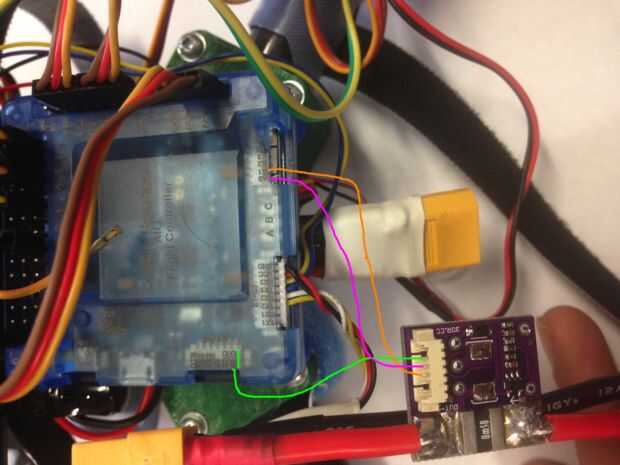

Las fotos de arriba muestran el cableado, su duro para ver, lo siento, pero sólo hay 3 cables tan atentamente y no debería ser de duro para asegurarse que has hecho lo correcto. Se ha añadido una pic con alambres en pincel para tratar de aclarar.
Claramente, respecto a la potencia, la batería va en un extremo y el otro extremo va a la distribución de la energía habitual, los controladores de velocidad y tal. La dirección del flujo está marcada en el tablero, en de la batería, fuera el multirotor/plano o lo que nunca.
