Sala de baile de LED (3 / 7 paso)

Paso 3: planificación.

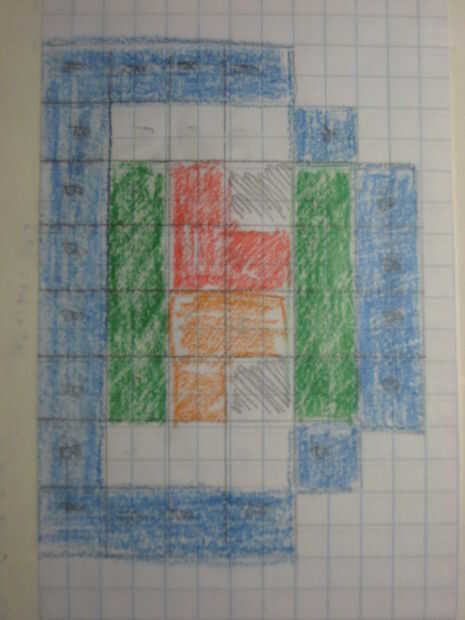

El paso más importante es planificar qué colores que usted desea y donde. El techo de mi dormitorio es como galleta en forma de"," con muescas cuadradas embaldosar la superficie. Estas hecho una cuadrícula muy natural a los colores, pero usted tendrá que elaborar su propio plan. Puede calcular hasta 8 o más LEDs a una cadena de mando único, lo que significa que los 8 se encender y apagar al mismo tiempo.

Con todo un diseño elaborado, ahora necesitamos cálculos de energía. Revise las fichas técnicas de sus LEDs averiguar la tensión y la corriente. Minas tienen una caída de tensión de ~3.5 voltios y una corriente máxima de 20 miliamperios. Como tuve un 12 voltios alimentación alimentación ahí, podemos hacer un pequeño circuito simple matemáticas usando ley de Ohm (V = IR): (12-3, 5) = 0.02 * R--> R = ohmios 425. Para simplificar nos ronda a 470 ohms. Más 5mm LEDs tendrá caídas de voltaje alrededor de 2 voltios y corrientes nominales alrededor de 15 miliamperios, pero Compruebe que no quemarlos hacia fuera. Recuerde: la intensidad de luz es proporcional a la corriente, use un resistor más grande para limitar la corriente, si son demasiado brillantes. También asegúrese de que la fuente de alimentación puede manejar esta corriente - algunos pequeños están clasificados sólo a unos pocos cientos miliamperios, lo que significa que puede solamente poder 10-20 LEDs en paralelo como somos.
