Sala de baile de LED (5 / 7 paso)

Paso 5: Construir el circuito

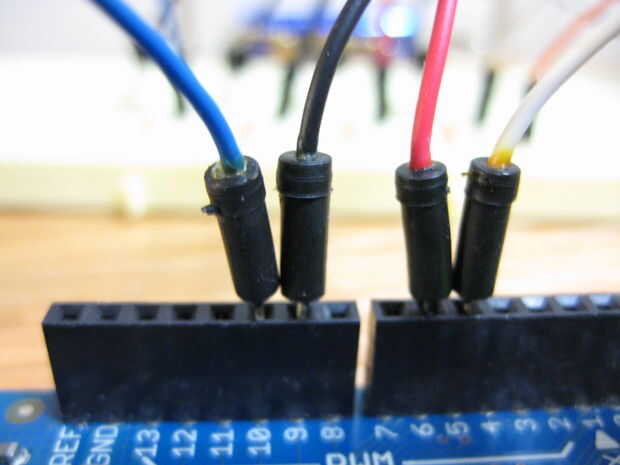

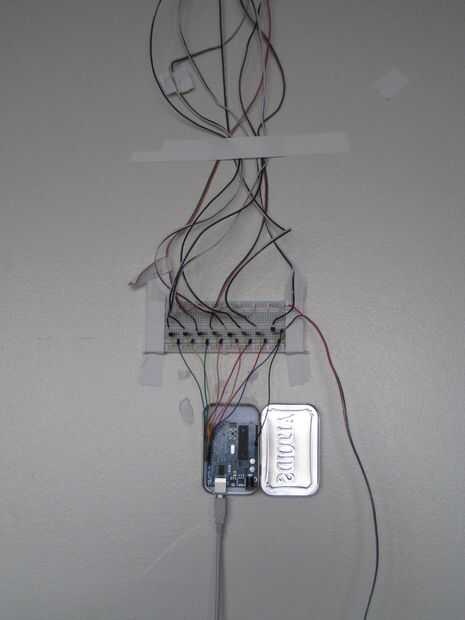

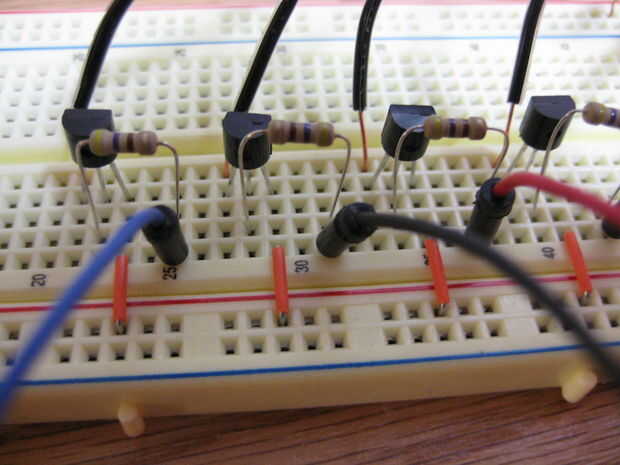

Realmente no hay mucho más que decir. Conecte los cables positivos y negativos de su alimentación a los carriles de la energía en su protoboard y conecte el conector de tierra de arduino en el mismo riel negativo. Ver la imagen de un sistema de buena disposición. Prueba de que todo funciona quitando los cables de la arduino (mostrado en azul, negro y rojo abajo) y conecta en el riel de alimentación positiva. Corriente fluya a través de los transistores y permitir que los LEDs a encender (si todo está correctamente conectado). Puesto que estas de nuevo cómo deben ser y conectar el arduino al ordenador con un cable usb.

Para configurar el sistema de sonido, conecte los altavoces y el cable macho-macho en el divisor. Enviar el otro extremo del cable macho-macho en el conector de micrófono de su computadora. Otra vez, esto es un poco overkill si sólo vas a emitir un sonido del ordenador (sobre todo si usted puede averiguar cómo utilizar jack) pero de esta manera el sistema puede encender a banda de Rock, karaoke o cualquier otra cosa que puede dar salida en un conector de audio de 3,5 mm.

Asegúrese de que su micrófono está trabajando - Conecte el divisor de cualquier fuente de audio, luego abrir un programa de grabación de sonido para ver si usted está registrando una señal. A menudo el micrófono puede ser silenciado, por lo que si tiene problemas que es el primer lugar para buscar.
