Paso 3: El diseño del circuito

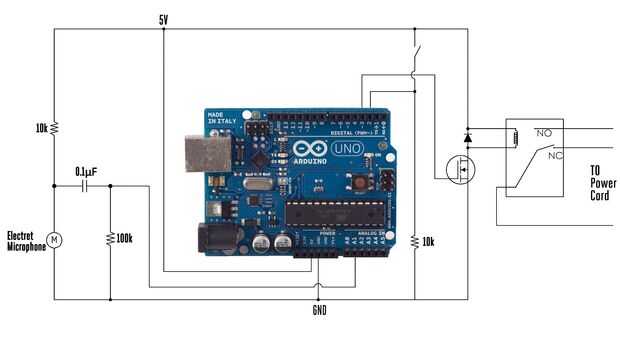

El circuito para este proyecto se puede dividir en dos partes principales. Hay un conjunto de micrófono y un controlador de relé.

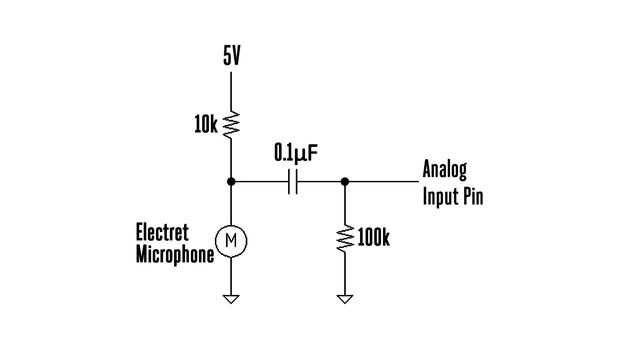

El conjunto de micrófono se compone de un elemento de Micrófono electret, dos resistencias y un condensador. Cuando el micrófono recoge las vibraciones del sonido, el voltaje de salida fluctúa en respuesta. Esta señal es enviada a uno de los pines de entrada analógicos en el Arduino.

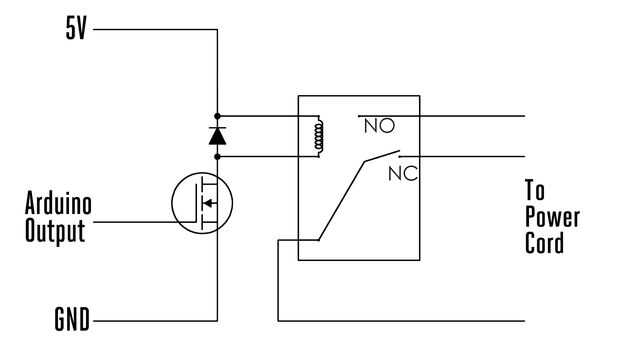

El controlador de relé está compuesto por un transistor de potencia MOSFET, un diodo y un relé. El transistor de potencia se añade porque el relé requiere más corriente que pueden dar salida a los pines digitales de Arduino. Así que la señal de salida que se envía desde el pin digital activa el transistor y el transistor conecta la alimentación al relé y lo enciende. El relé se conecta o desconecta la energía del tomacorriente al dispositivo conectado. El diodo actúa como un diodo de supresión y protege el Arduino de picos de voltaje que ocurren cuando el relé se desactiva. Si no desea crear un controlador de relé desde cero, puede utilizar un comercial escudo de relé o una Cola de PowerSwitch para.
Si usted quiere ser capaz de reprogramar el patrón clap sin modificar el código, puede conectar un switch al pin digital 2. Este interruptor conectar el pin 2 a GND cuando en condiciones normales de funcionamiento más y se conecta el pin a 5V para cambiar al modo de programación.
