Paso 5: Prototipo del circuito en un protoboard
Como con cualquier proyecto de electrónica, usted debe prototipo el circuito en una placa de pan antes de soldar juntos. Esto le da una oportunidad para hacer los ajustes necesarios a los valores de la parte o las variables en el código.

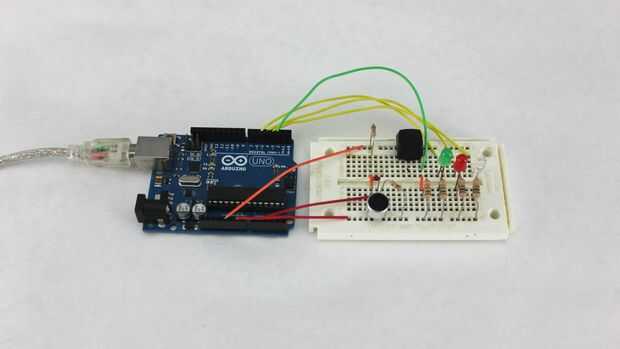

Primero he probado sólo el montaje del micrófono con el Arduino. Para probar la salida, conectado LEDs a los pines digitales 3 a 5. Estas indican cuando se detectan los aplausos, si el modelo es correcto y cuando se activa la salida.
Es muy probable que usted necesitará ajustar la sensibilidad del sensor clap. Para hacer esto, puede cambiar el valor de la variable "umbral" en el código.
Una vez que el conjunto de micrófono funciona correctamente, puede Agregar el controlador de relé. Esta parte del circuito tiene raramente cualquier ajuste.
Nota de seguridad: No conecte el AC a la extensión hasta que la Junta se han instalado en el recinto del proyecto aislado. Después de haber expuesto las conexiones con 120VAC es muy peligroso.
