Paso 3: DAC Buffer
Ahora que tenemos una buena señal que Arduino, tenemos que protegerlo. El DAC R2R es muy sensible a cualquier carga que ponga en él, para tratar a los altavoces del coche directamente desde el CAD se distorsione la señal pesadamente. Antes de hacer cualquier cosa con la señal necesita establecer algún tipo de circuito de amortiguamiento. Configurar uno de los amplificadores op en el paquete de TS922 dual op amp como
seguidor de voltaje para amortiguar mi DAC del resto de mi circuito (ver esquema en la figura 6, asegúrese de que alimentar el amplificador operacional con 5V y tierra).

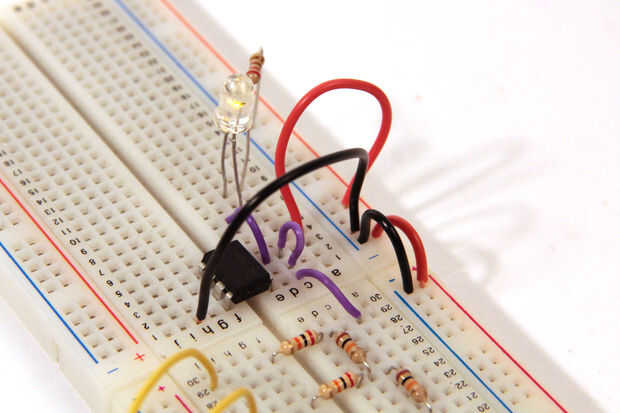

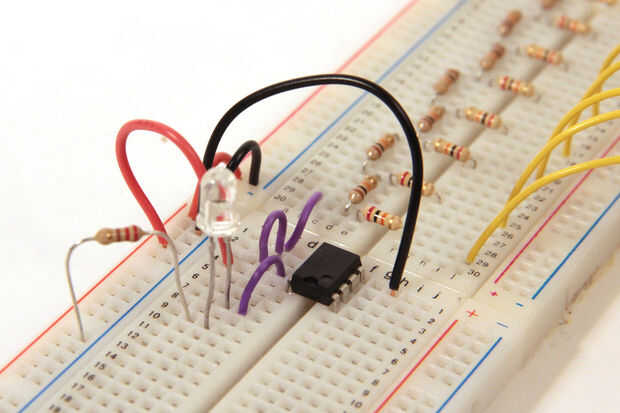

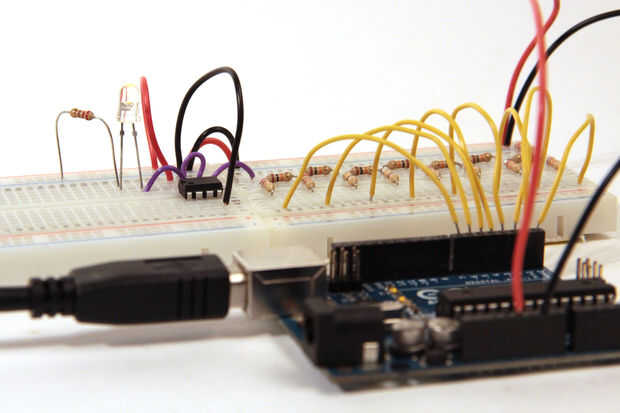

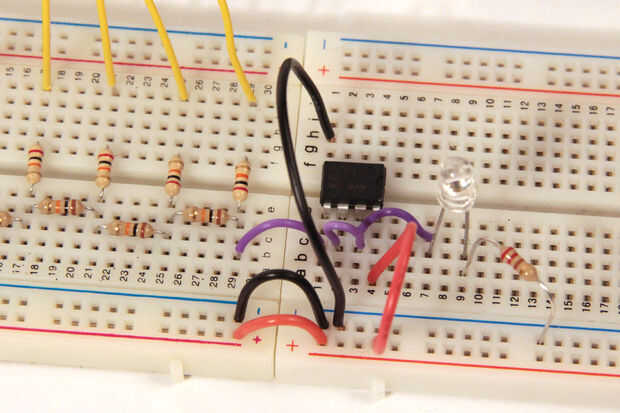

Una vez que esto fue alambré una resistencia LED y 220 ohmios en serie entre la salida del amp op y de la tierra. El bosquejo a continuación salidas una rampa lenta a la DAC para que realmente veas el LED Haz más brillante como la rampa aumenta en tensión. El periodo de la rampa es:
periodo = (duración de cada paso) * (número de pasos)
período = 5 ms * 256 = 1280ms = 1.28s
el LED toma 1,28 segundos a la rampa encima de off a brillo completo.
//Slow Ramp //by Amanda Ghassaei
