Paso 1: El esquema
Piezas necesarias:
Arduino (yo usé UNO programa el Atmega328-PU)

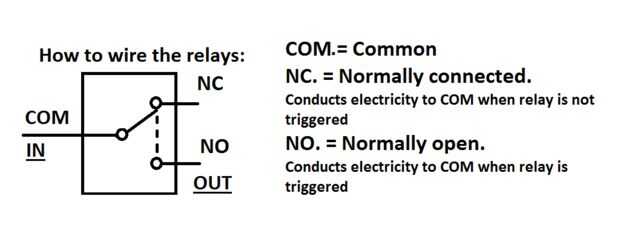

Módulo de relé (utilicé este)
Sensor PIR (utilicé esta, Adafruit)
Atmega328-PU (con el cargador de arranque de Arduino)
zócalo de 28 pines
Oscilador de cristal de 16 MHz
7805 regulador de 5V positivos y disipador de calor
Puente de diodo rectificador
6 transformador V (cualquier cosa hará de 6 a 25 V)
condensadores de cerámica de pF 2 x 22
2 x resistencia de ohmio 10 k
resistencia de 220 ohm
LED LDR (yo usé rojo)
condensador electrolítico 100uF 50V de clasificado
condensador electrolítico de 10 uF 50V de clasificado
conectores de 4 y 3-pin Harwin

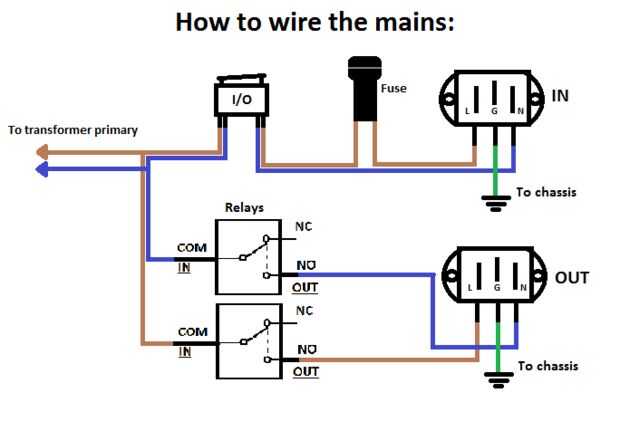

Portafusibles y fusibles (en función de los relés. Usé 2 A de carga máxima de 460 w. Clasificaron a los relés de 5 A)
2 x zócalos de AC
Terminales de tornillo
Interruptor (DPST)
Tubería del encogimiento del
22 AWG Hook-up de alambre
Cable de 16 AWG para las conexiones en directo
Recinto
