Salida de TV con Arduino (2 / 4 paso)

Paso 2: montaje

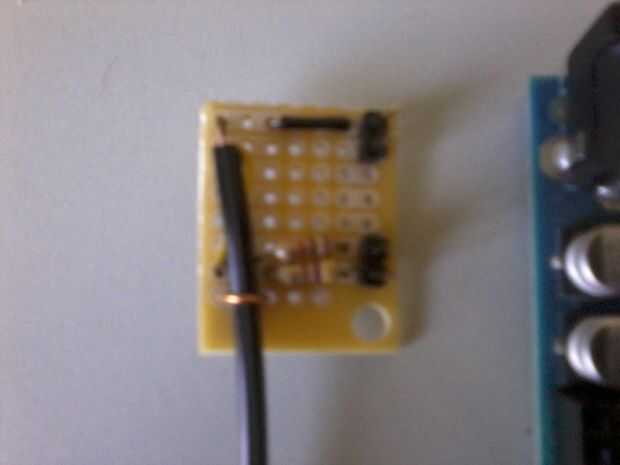

Ok ya había hecho esta pieza conector antes de que decidí hacer un Instructable... Y pido disculpas por la mala calidad de las imágenes, cámara de mi teléfono celular no es el mejor pero creo que usted conseguirá el punto.

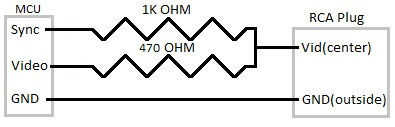

Tengo este esquema desde el TVout bibliotecas Google cod
