Salida de TV para el ordenador de bolsillo Mini (1 / 3 paso)

Paso 1: Hardware requerido

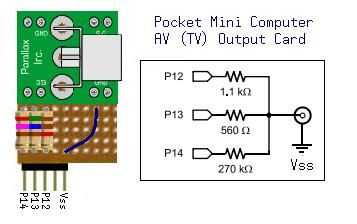

Este circuito simple tiene solamente un puñado de piezas para crear.

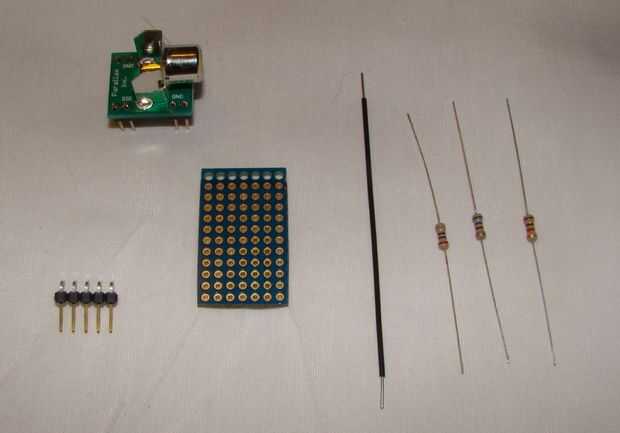

Hardware necesario:

  • Adaptador de tablero RCA de paralaje
  • 1.1 resistencia k (marrón, marrón, rojo)
  • resistencia de 560 ohm (verde, azul, marrón)
  • resistencia de 270 ohm (rojo, violeta, marrón)
  • 5Pin macho, ángulo recto encabezado
  • Un pequeño trozo de tablero "perf"
  • Un trozo de alambre.

La Junta de perf usé fue cortada hasta 7 x 11 filas.

Tómese su tiempo mientras que la construcción de este proyecto, si bien es un Consejo simple, buen trabajo.
