Salida de TV para el ordenador de bolsillo Mini (2 / 3 paso)

Paso 2: Realizar las conexiones

Aquí es la Asamblea:

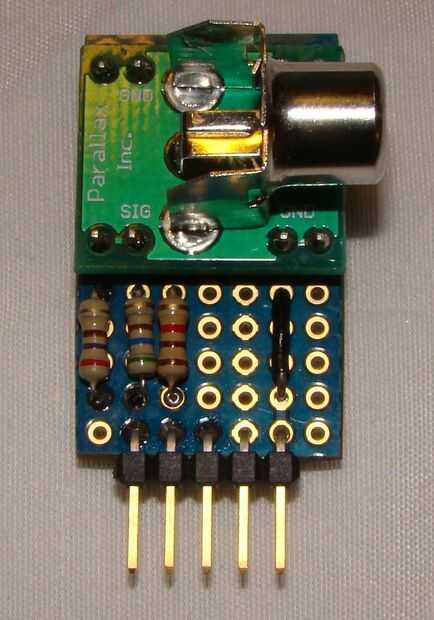

Insertar las resistencias como se muestra en la fotografía:

(De izquierda a derecha, mirando hacia adelante)

  • 270 ohm (rojo, violeta, marrón)
  • 560 ohm (verde, azul, marrón)
  • 1,1 k (marrón, marrón, rojo)

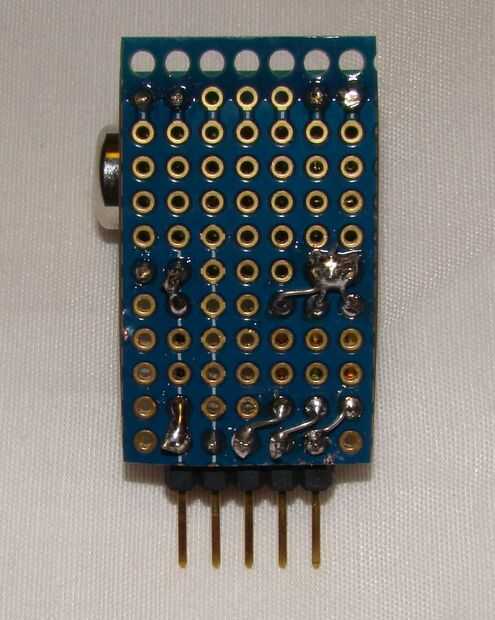

  • Cada resistencia a uno de los pines del cabezal de ángulo recto en la parte inferior de la soldadura (ver foto parte trasera)
  • Al otro lado de las resistencias todas conectarse "SIG" en el adaptador de tablero de RCA de paralaje
  • Saltar un pin, conectar el pin 5 (Vss) para "GND" en el adaptador de tablero de RCA de paralaje
