Paso 4: Soldadura LCD
Para permitir la comunicación entre el usuario y la Inteligente salida, decidí añadir una pantalla de LCD. Suerte conectar un LCD a un arduino es bastante simple, pero tiene un cierto conocimiento sobre el funcionamiento de los LCDs. Para aquellos de ustedes que son nuevos en el uso de pantallas LCD con arduino revisa los siguientes enlaces:
Antes de soldar pernos de cabecera, vamos a hacer algunas conexiones inter-LCD. Para salvarnos de la adición de cabeceras extra (y cables), he hecho algunas conexiones rápidas directamente en pcb de la pantalla LCD. Hacer las siguientes conexiones con algún cable 22awg trenzado: contraluz a tierra mediante resistencia de 330 ohm, contraluz VCC a + 5V, R/W de LCD a tierra.

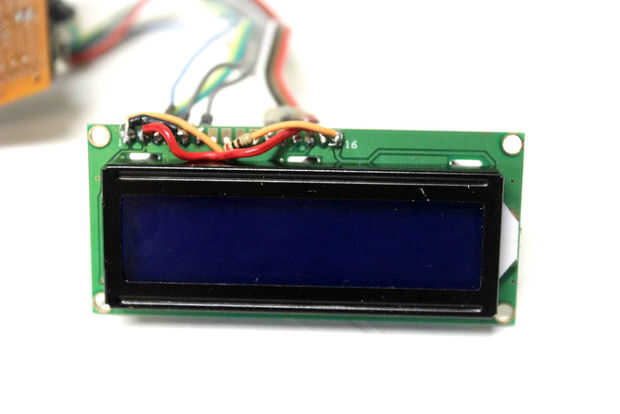

Como veis en la imagen adjunta tercera, usé algunos tubería de encogimiento de calor para proteger la resistencia de 330 ohmios de cortocircuitar la pantalla LCD. Si haces estas conexiones, también necesita proteger su resistencia de cortocircuito el circuito, encogimiento de calor se requiere.

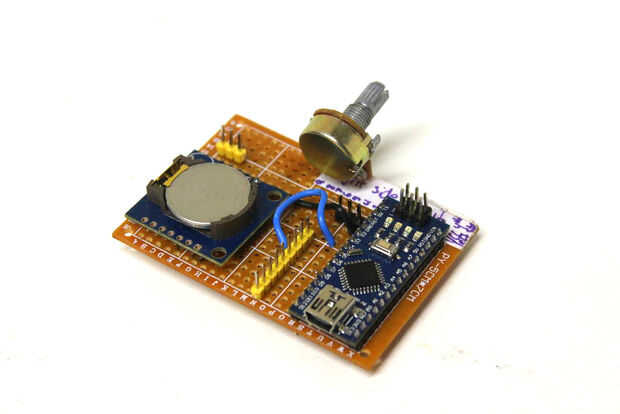

Desde la pantalla LCD se montará más adelante a la caja de nuestro proyecto, necesitamos hacerlo desmontable de nuestro tablero principal. Para ello necesitamos soldar 9 cabeceras masculinos a nuestro tablero principal y 9 en la pantalla LCD.
La soldadura de las cabeceras en la placa principal a los siguientes pines: encabezado 1 a tierra, cabecera 2 a + 5 v, 3 del encabezado a una resistencia variable de 10 k (ver diagrama), encabezado 4 Pin 12, 5 de encabezado al Pin 11, encabezado 6 al Pin 5, Rúbrica 7 al Pin 4, rúbrica 8 Pin 3, cabecera 9 al Pin 2.

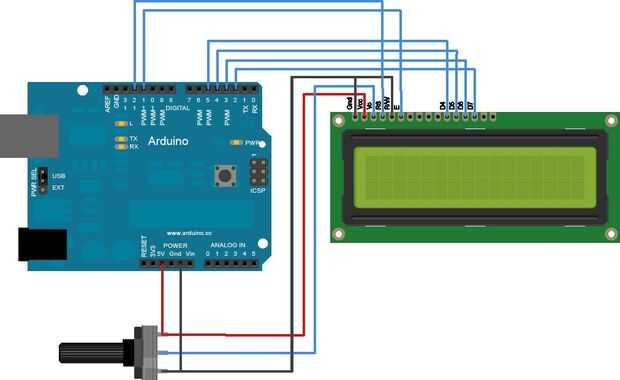

Entonces también soldar cabeceras directamente a estos "pasadores" de LCD: GND, VCC, V0, RS, E, D4, D5, D6, D7. Finalmente, usando alambre de dupont a hembra, conecte el LCD a los encabezados en el tablero principal según el esquema que se adjunta a este paso.
Para hacer esto más fácil para los demás, opté por usar los pernos exactamente como se muestra en el tutorial de LCD de arduino.cc. Haga clic en el enlace para obtener más información y ver el esquema adjunto (originalmente de arduino.cc). Si usted tiene problemas para comunicarse entre el LCD y el arduino, existen módulos I2C que puede simplificar este paso hasta 2 pines de arduino. (Sin embargo, esto puede llevar a problemas de compatibilidad con el código de arduino).
