Paso 8: Probar el programa y circuito

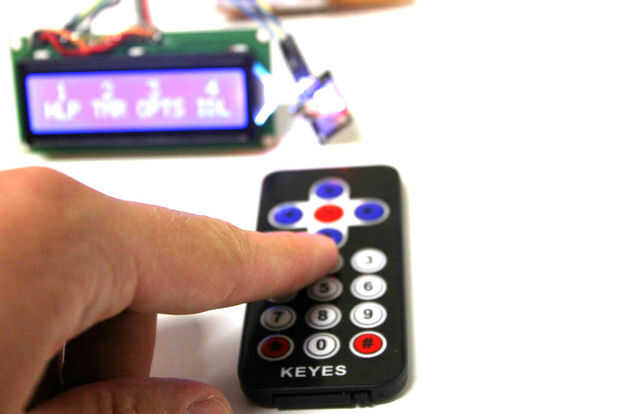

Ahora que todo el código está cargado correctamente, asegurémonos de que todo funciona de la manera que debería. Conectar tu arduino a través de USB (o FTDI) a un ordenador para poder. Usando a su Keyes remoto, intente navegar por los distintos menús que se muestran en la pantalla. Si tienes problemas con el ri remoto, asegúrese de que usted utiliza los pines correctos, como se dijo antes y asegúrese de que el receptor de infrarrojos no está conectado al pin 13 (ya que podría producirse un mal funcionamiento debido a un ser de LED en serie con el pin 13).

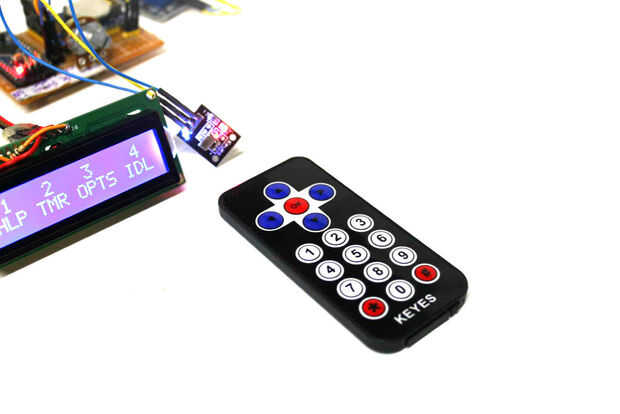

El primer menú que se le pedirá que pulse: 1 para el modo de ayuda, 2 contadores de tiempo de ajuste, 3 opciones, 4 para el modo de espera. Para comprobar si el relé está conectado correctamente, pulse 4 para entrar en modo de espera. La pantalla debe ahora le pedirá que pulse la tecla "#" para controlar la salida. Pulse la tecla "#", si el relé está conectado correctamente, un LED debe estar encendido y oirá un fuerte clic desde el relé. Si esto no sucede, compruebe las conexiones y devolver al paso de "Relé de soldadura".
Una prueba final para asegurarse de que todo funciona por consiguiente es probar el RTC. Trate de ajustar la hora de ir a modo de opciones, luego fije el tiempo. Entrar en un tiempo y luego volver al menú principal y entrar en el modo set timer. El tiempo debe mostrarse en la primera fila de la pantalla LCD si la hora es incorrecta o dice: "??:??", compruebe las conexiones y si todo lo demás falla, intente reemplazar el módulo del DS1307.
Cuando esté seguro de que el dispositivo está funcionando correctamente, nos podemos vestir para arriba en un cuadro de proyecto!
