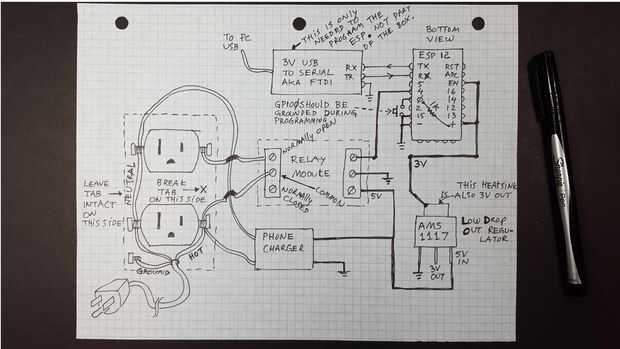

Paso 5: ESP8266 & Relay cableado
El cableado es bastante simple, así que opté por la soldadura de todo a la vuelta de la ESP8266 en lugar de crear un PCB personalizado.
Se puede utilizar prácticamente cualquier modelo ESP. Terminé usando un ESP12.
Los interruptores de botones y USB para módulo Serial sólo son necesarios para programar el ESP. Esa es la razón de los "pernos de cabecera" en la ESP:
- Tierra
- RX
- TX
- GPIO0 (traer a la tierra en el poder hasta poner ESP en modo de programa)
- RESET (opcional)

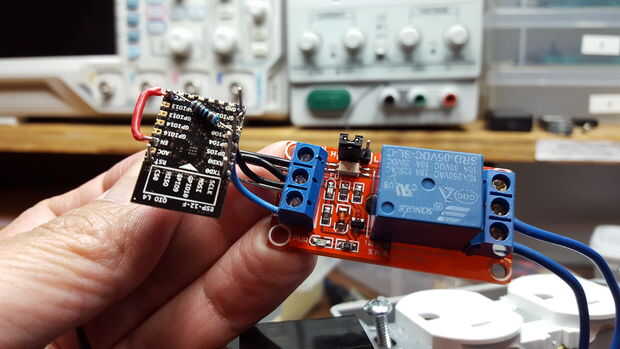

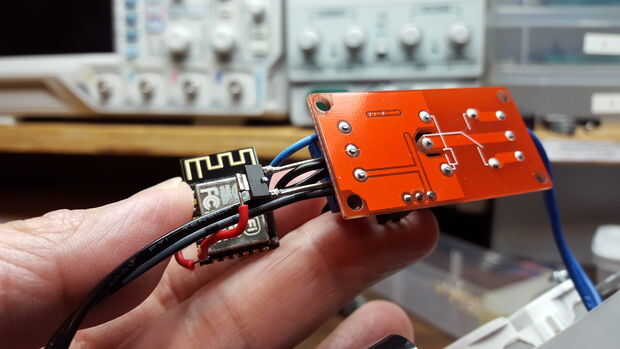

Como se puede ver en las fotos, en el lugar de montaje el módulo de relés en un PCB, usar el módulo de relés como el pedazo de centro. Montara el AMS1117 LDO (Low Drop Out regulador de voltaje) y el ESP8266 en el módulo de relés. Los cables son suficientemente rígidos para sostener el ESP en lugar. Descubrí que los 3,3 v salida del LDO está disponible en el pin central y en el disipador de calor que es más conveniente para estructuralmente sostener el ESP en su lugar.
