Paso 6: Cambiar el cableado
El siguiente paso es crear el cableado del interruptor y coloque esto en el circuito. Los interruptores será lo que Riley utilizará para reproducir el audio de la caja. Los interruptores serán conectados en serie, lo que significa que el interruptor tendrá que estar en la posición On en orden para el interruptor momentáneo que activa. Este cableado se conecta entre los dos bornes donde se encontraba profusamente el interruptor temporal.
Preparar algunos hilos:
He preparado 4 cables cada uno un par de pulgadas de largo para crear el cableado del interruptor. Utilicé los cables Cat5 de desecho que tenía por ahí. Los extremos fueron despojados y luego estañados.

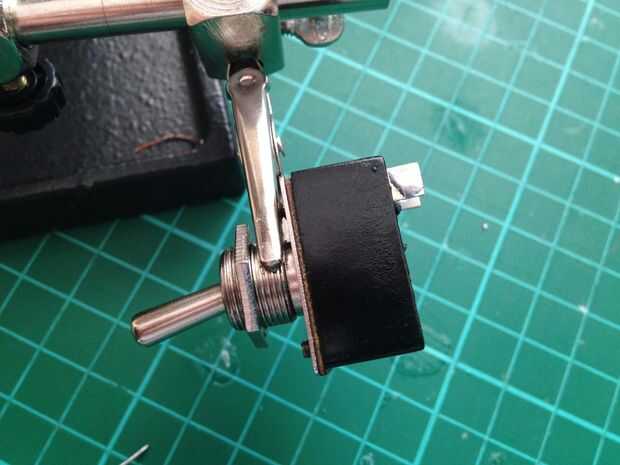

Los terminales del interruptor de la lata:
Asegúrese de que los terminales de los interruptores antes de conectar los cables de la lata - garantizar un buena soldadura contacto.

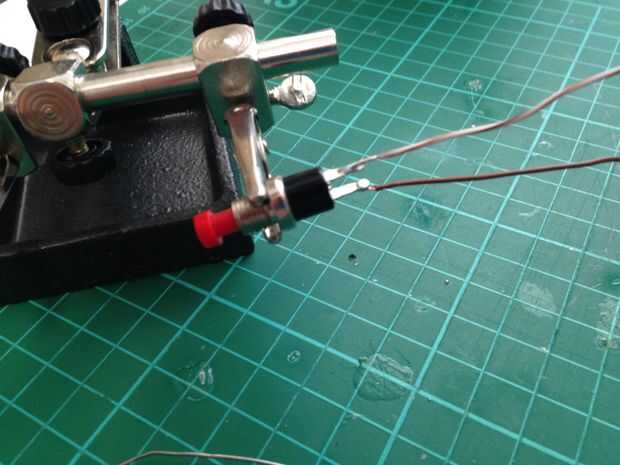

Conecte los cables del interruptor:

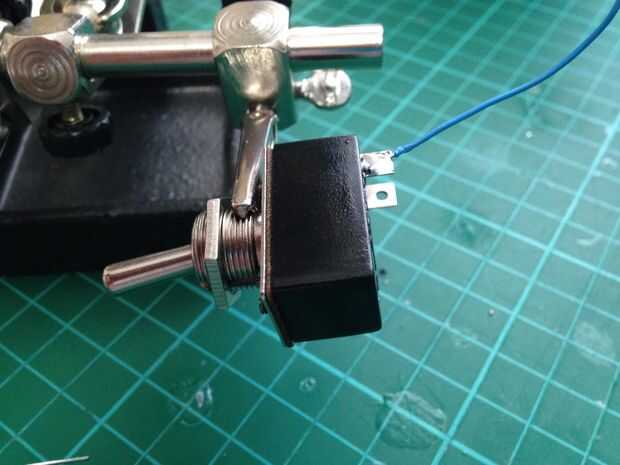

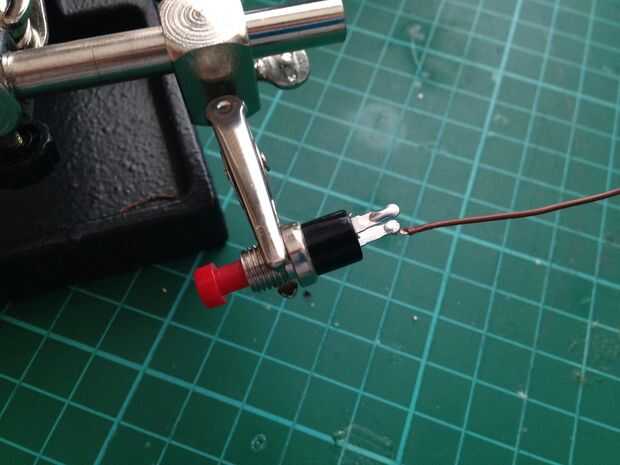

Soldar un cable diferente para cada terminal y comprobar que el conjunto es bueno. Debe tener dos interruptores, cada uno con dos cables conectados. Elegí distintos cables de colores para distinguirlos fácilmente aparte.

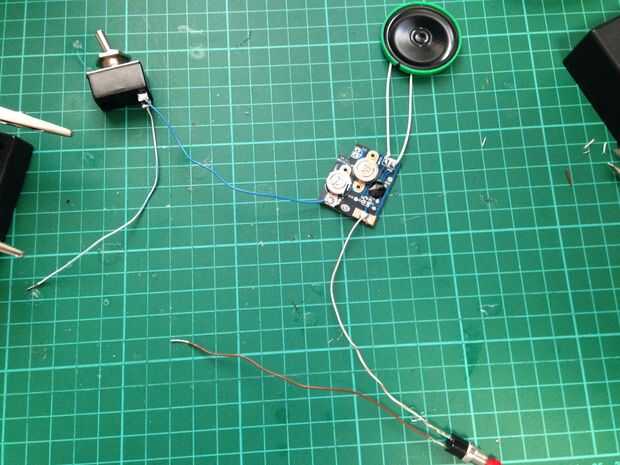

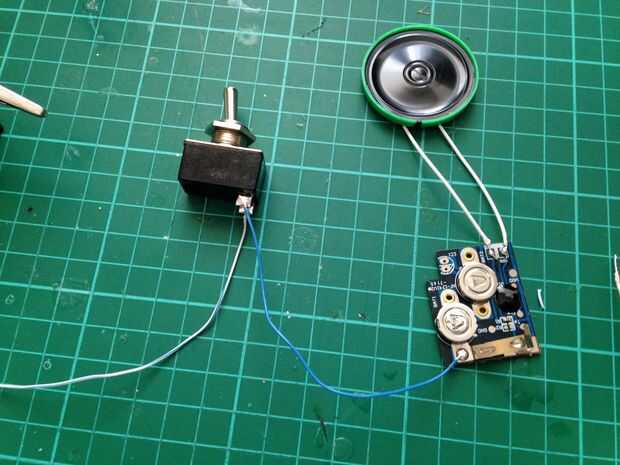

Conecte los interruptores a los terminales:

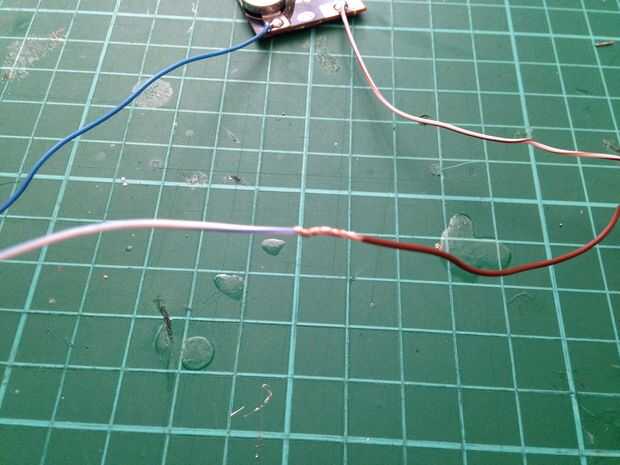

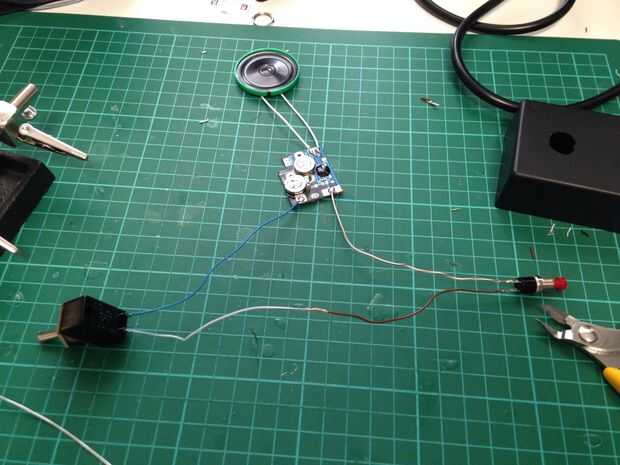

Soldar un cable desde el interruptor a la primera terminal y el interruptor momentáneo a la otra terminal. Debe haber dos cables no conectados a nada. Estos dos cables juntos para completar el circuito de la soldadura.
Ahora puede probar el circuito a ver si funciona! Mina, vea el video.
