Paso 1: Identificación de múltiples USB cargador.
Hecho con:

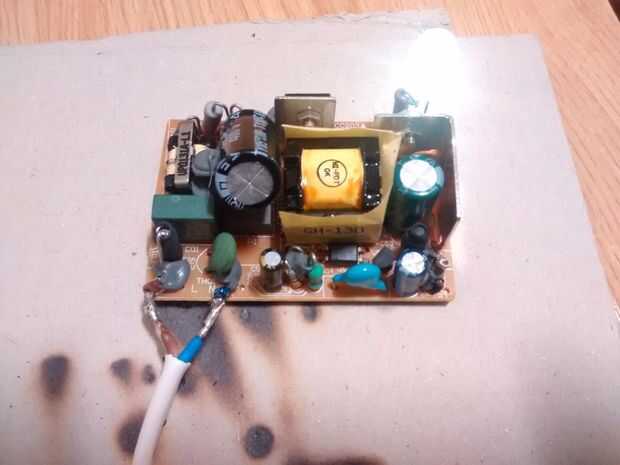

- Un A018S3A2 PCB 5V/2 ' 5A fuente de alimentación de un viejo router Asus WL-500GP (me enteré que había quitado su optoacoplador de la Junta Dios sabe por qué y cuando, después de encontrar el chip pequeño, colocar it... con puta soldadura sin plomo. Dios mío! Joder RoHS!). También instalé un disipador de calor adicional y pasta térmica de calidad en el IC principal (puede verse en las fotos, por supuesto).
- Un cable de alimentación estándar extraído de un viejo amplificador de antena de TV analógico.
- Una caja de diapositiva plástica cubierta pequeña, transparentish.
- Un conector hembra USB de la PCB de montaje "tipo" de un cargador chino sobrevalorado genérico que sopló hacia fuera.
- Dos potenciómetros de 100KΩ vintage.

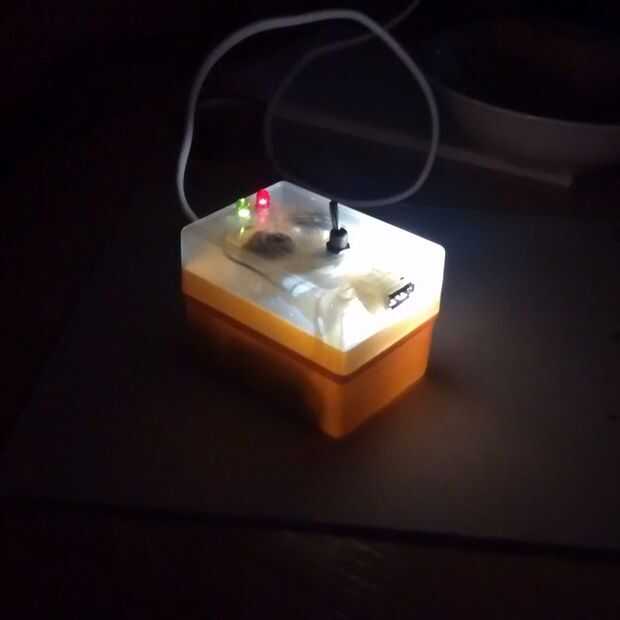

- Un rojo y un verde led desde el Milenio pasado y una manera más moderna 10mm ultrabrillante blanco uno.
- Una vieja resistencia de tolerancia del 10% 56Ω y una precisión de 165Ω uno que podrido de un multímetro analógico hace muchos años.
- Un Japon interruptor de DPDT que tendría que configurar alrededor de 30 velas sobre el pastel de cumpleaños, si no más!
- Algunos alambres, soldadura eutéctica, pegamento caliente, multiherramienta rotativa, etc..
Caja de trabajo.

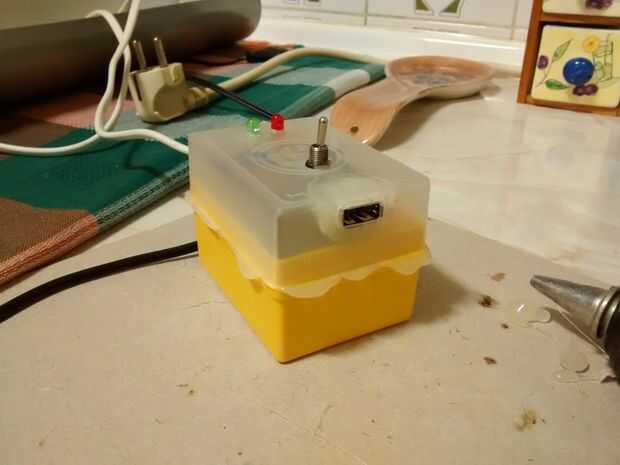

Con una multiherramienta hice un agujero en un lado de la caja, para el cable de alimentación. En la portada perforado unos agujeros para los leds en el mismo lado que la entrada de cable; en el otro lado, un óvalo en forma de agujero en la parte superior, detrás de los aburridos a través de la ventana para el conector USB. ¡ Oh! Por supuesto, también aburre un hueco decente para el interruptor.
Electrónica.

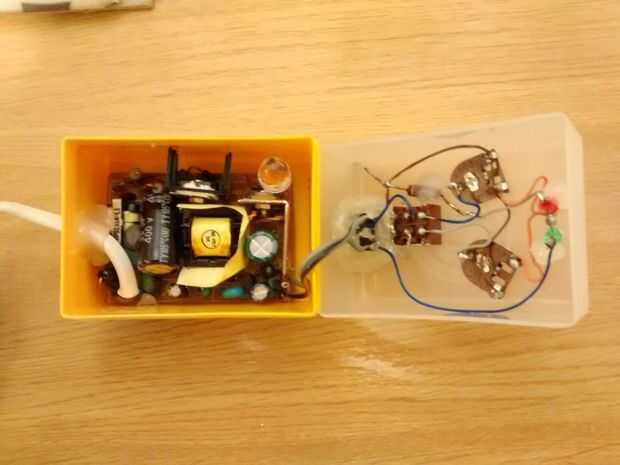

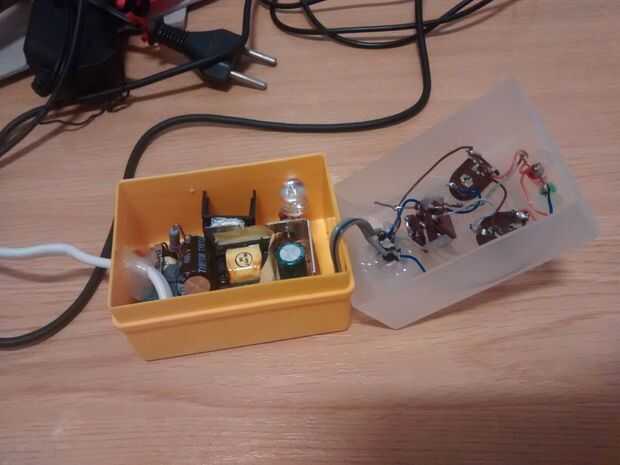

10mm blanco led fue instalado en la placa con cuidado y balasto con la resistencia de 165Ω. La salida de tablero alimenta los pines 1 (+ 5V) y 4 (suelo) en la hembra USB. Pines de datos (2 & 3) ir a los terminales de entrada del interruptor. Un sistema de terminales de salida es puenteado (DCP identificación); cada uno de los otros pernos de hechos salir está conectado con el perno central de un potenciómetro. Verde led rojo led/56Ω resistencia forman un conjunto serial conectado a + 5V. Por lo tanto, en el verde led rojo cátodo ánodo led alrededor de 3V de potencial se encuentran, que se utilizan para alimentar a "Una" entrada de clavijas en los potenciómetros; ni que decir, se conecta a tierra pines "B". Con dicha configuración, puede libremente establecer cualquier voltaje entre 0 y 3V en las clavijas de datos girando el potenciometro, lo que permite que muchos dispositivos posibles identificaciones.
Notas de la Asamblea.

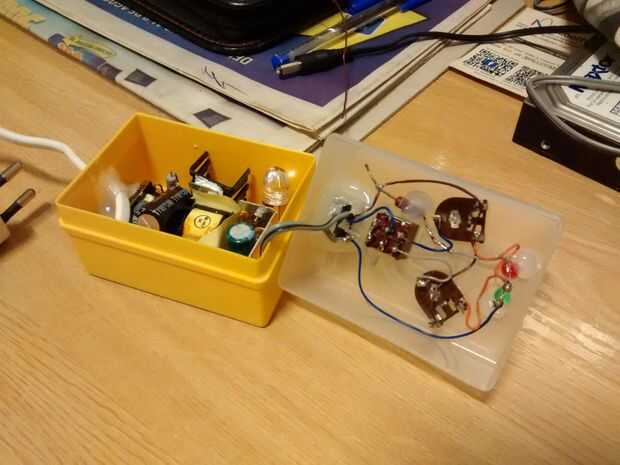

El PCB fue caliente-pegado a la parte inferior de la caja. Conectar el USB hembra a la cubierta resultada un poco más complicada de lo que pensaba inicialmente. Planeaba hacer una cáscara de pegamento caliente para él, pero para ello primero tenía que envolver el conector metálico alrededor de una capa del pegamento caliente anterior y deje que se solidifique, porque el asiento del conector sobre una cama de resultados de pegamento líquido en el pegamento que dentro de ella, que por razones obvias no quiere. Adicionalmente, el óvalo en forma de orificio mencionado en "trabajo de la caja" es algo añadido posteriormente en una "revisión del producto": pegamento caliente no es muy pegajoso y las paredes interiores de la caja son muy resbaladizas; la cáscara de la cola salió la tapa de plástico después de unas inserciones de cable USB. El agujero permite un pilar de la cola "a través de la azotea" pasando a formar parte de la estructura y permitiendo que se convierta en "foundationally" sentados.
Originalmente, se utilizaron sólo un par de vueltas de cinta adhesiva para mantener la caja cerrada. En una fecha posterior, sin embargo... bueno, se puede ver en la foto, antes de cortar por supuesto.
