Paso 6: Depuración y optimización del circuito

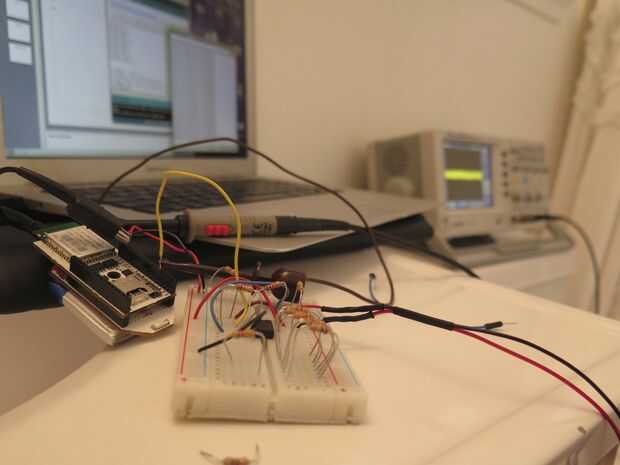

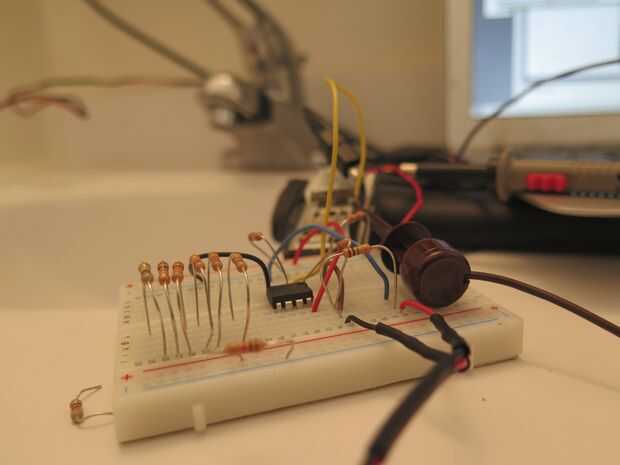

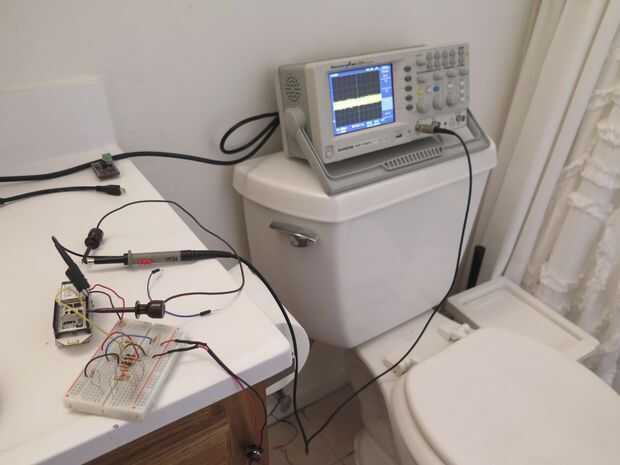

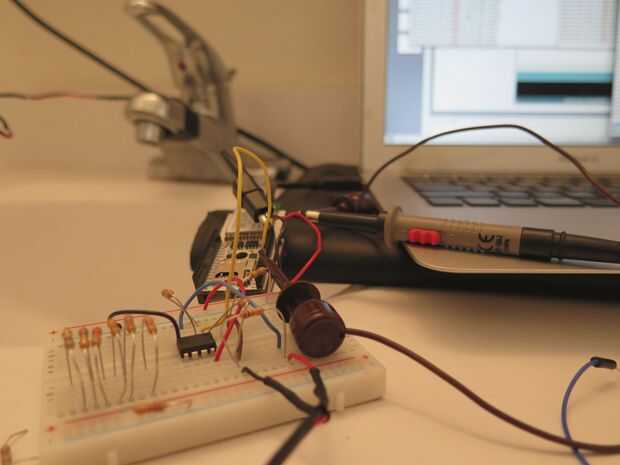

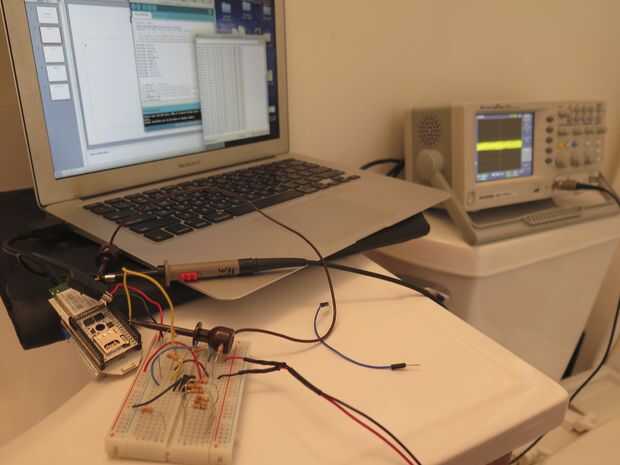

¿Por qué no simplemente funciona?! Estaba en un lugar muy oscuro hasta que llegué a través Instructable de Amanda sobre el uso del osciloscopio. Llegó el momento de depurar mi circuito. Tomé el osciloscopio casero conmigo y rápidamente descubrió lo que estaba mal. Esto fue probado fácilmente por la tensión en varios puntos de sondeo y asegurándose de que el circuito se comportó como yo quería que. También se llevó a casa un montón de resistencias de diferentes valores e intercambiar hacia fuera para verificar que el circuito me estaba dando la amplificación óptima.
Cuando cambié Arduino (5V) a Pinoccio (3.3V), que necesitaba compensar la tensión de alimentación inferior. Esto significó eliminar el divisor de voltaje del esquema original para obtener el voltaje baje a un valor de lectura en el sensor analógico. De lo contrario, obtendrá un valor de 1023 constante en su salida serial.
Fíjese bien: el Pinoccio tiene una entrada de tensión analógica máxima de cerca de 1. 65V.
