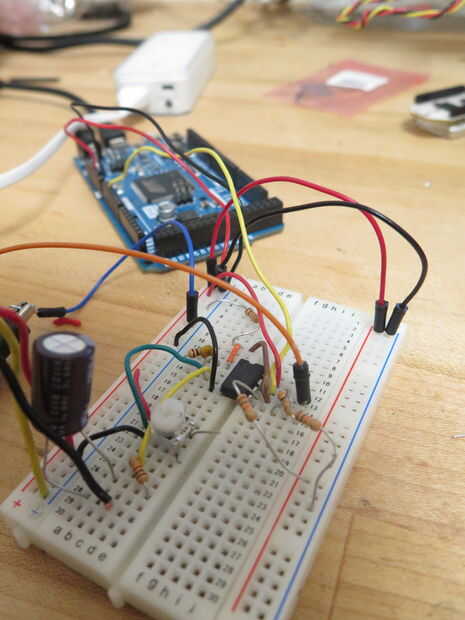

Paso 5: ¿Qué es ese potenciómetro haciendo allí?
El potenciómetro le permite marcar en la sensibilidad del circuito. Es el desplazamiento de DC, y debe tener la tensión sentado en medio de la tensión de alimentación. Si tienes una fuente de alimentación de 5V, usted necesitará utilizar un multímetro o un osciloscopio para ajustar la tensión de base a ese pin a 2.5V. De lo contrario la señal pegaremos a ambos lados de los rieles de los op-amp.
El valor del potenciómetro no es tan importante. Se puede utilizar un 20k, 50k, o incluso un potenciometro de 100 k. Como vas más alto en valor, la sensibilidad obtiene más áspera, así un 20k es recomendada pero no necesaria. Utilicé un 100k para fines de creación de prototipos, porque estaba en la mano en el laboratorio de electrónica.
