Paso 6: Problemas de voltaje de suministro
Así que ahora que tuve mi circuito construido, todavía tenía que conseguir mi energía a él. No pude encontrar un sensor de efecto hall enganche no lineal que fue lo suficientemente sensible como para recoger lo necesario 1 gauss y también funcionan con 3V de la Pinoccio Scout. Hubo dos batallas aquí: si funciona mi circuito con 5V, la tensión oscilan entre 0 y 5V, que es demasiado para el pinoccio!
1. obtener energía 5V al circuito:

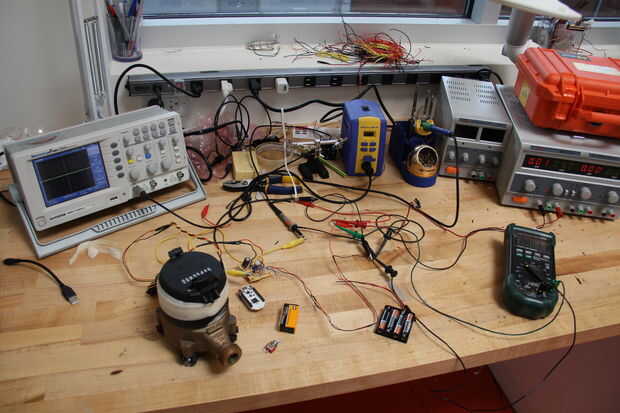

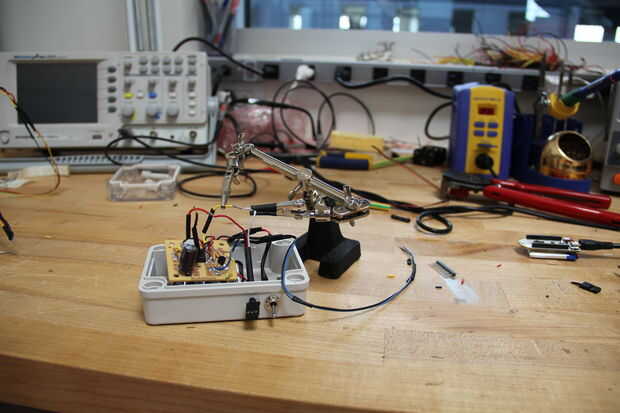

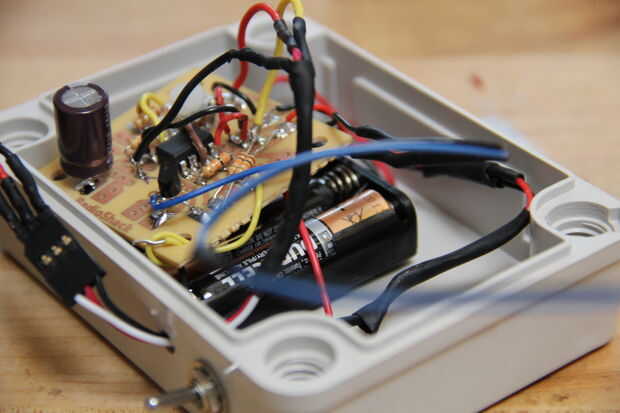

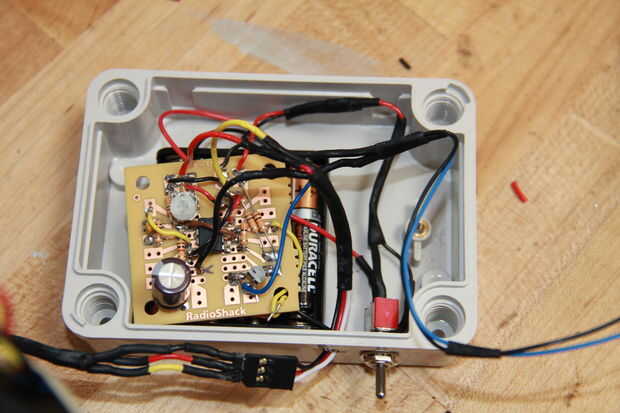

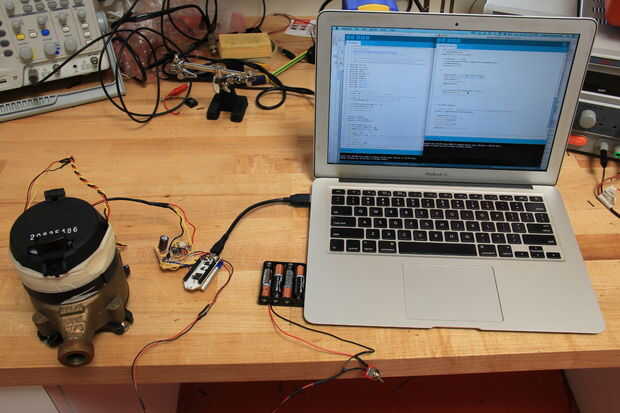

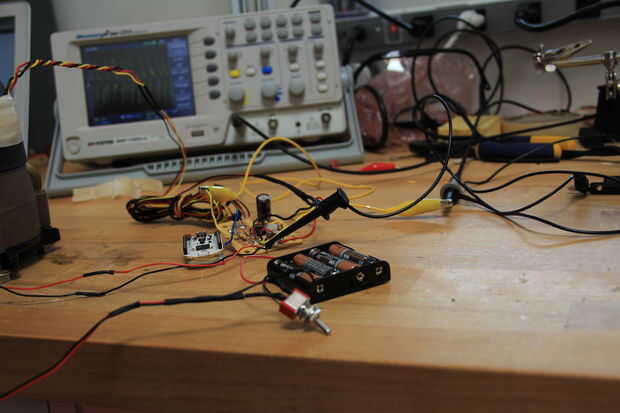

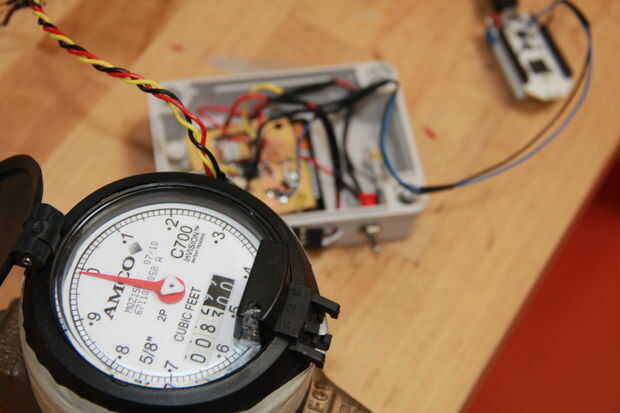

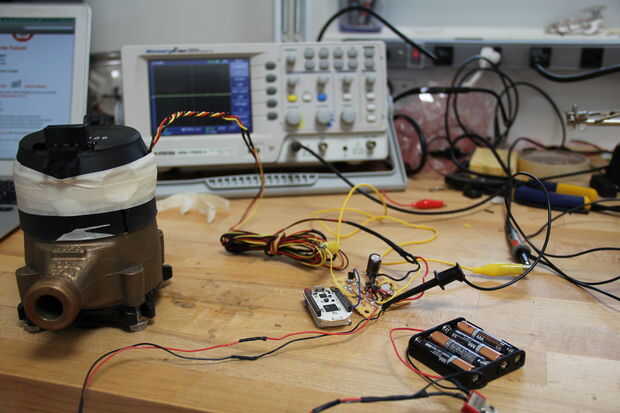

Puesto que la corriente de un cable USB resultó demasiado ruido y arruinar la señal del amplificador y la fuente del laboratorio no era una solución escalable, decidí usar un paquete de baterías. 4 baterías AAA 1, 5V me dieron una batería de 6V sólido con 1000 mA-h. Yo este había conectado en mi alimentación y dio todo un terreno común.
2. consigue 3, 3V o menos fuera de un circuito de 5V:

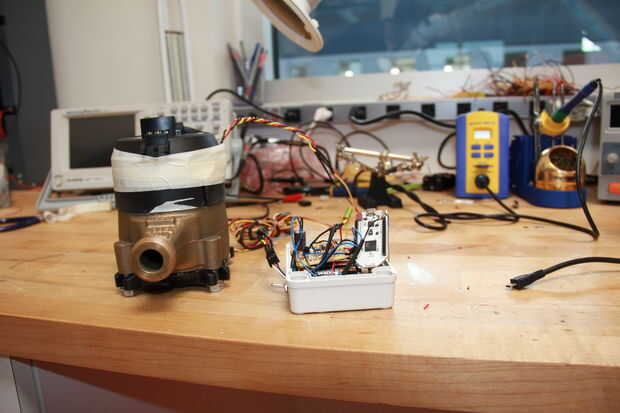

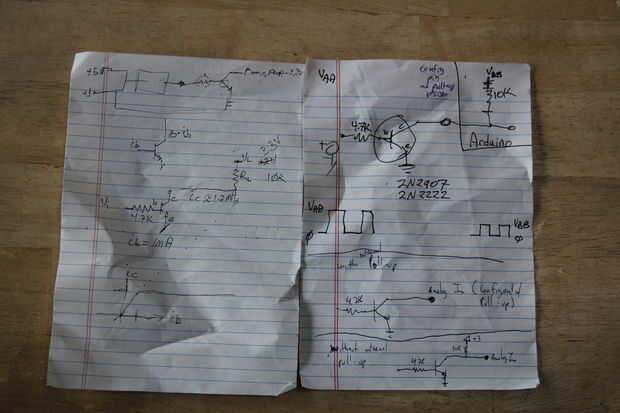

Los pernos digitales de la Pinoccio tienen un voltaje máximo de entrada de 3.6V y quería freír mi consejo. Resulta que mayoría de las placas tiene una característica interesante llamada 'levantar resistencias'. Puede designar un pin como un resistor de pull-up y agregar un transistor en el circuito (2N222). Por favor consulte el diagrama dibujado a mano. La base actúa como su salida de la señal del circuito (con una resistencia de 4,7 K), el colector va a common ground y el emisor va al pin señalado como un 'Tire de resistencia' de esta manera que el voltaje de entrada nunca superará 3.6V a su Pinoccio.
Asegúrese de verificar que el pinout es el mismo de su transistor.
Nota: Pinoccio, el pin del colector del transistor y el circuito necesitan compartir una tierra común!
