Sampler de mar: Plancton remolque para OpenROV (3 / 10 paso)

Paso 3: Montaje de chasis de Servo

Ahora es necesario montar el chasis del servo. Esto asegurará el servo y este conjunto se deslice sobre el tubo de acrílico de la colección. El chasis permite el servo a eliminarse fácilmente si es necesario. Aquí es cómo construir el chasis:

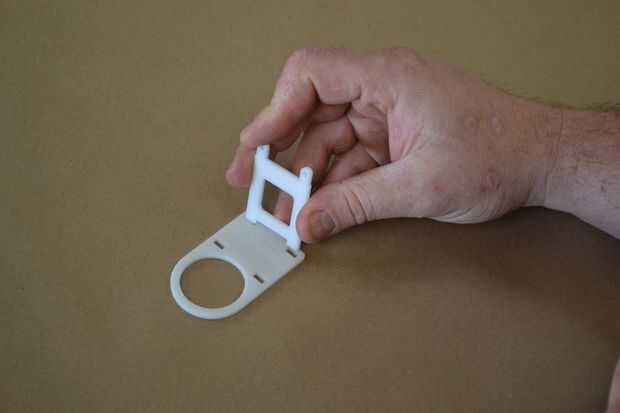

1. Coloque la placa base sobre una superficie limpia y plana y coloque uno de los soportes verticales en las ranuras apropiadas.

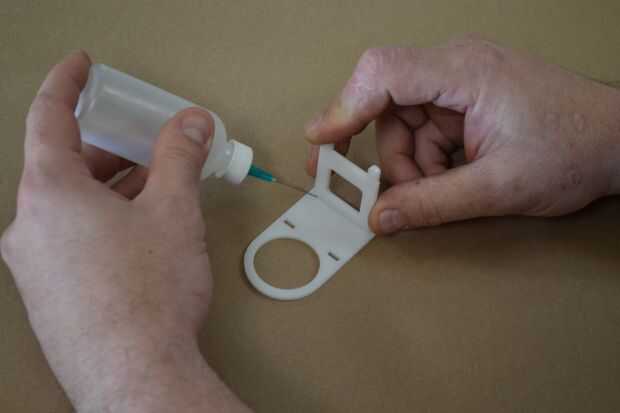

2. Aplique cuidadosamente una fina tira de solvente en la unión entre las piezas de acrílico. (Si nunca ha utilizado acrílico solvente antes, la clave es moderación y control como solvente muy poco se necesita para lograr una unión fuerte. Acción capilar aspirará el líquido de baja viscosidad en la articulación por lo que el solvente puede ser aplicado con la articulación en su lugar. Una botella de nariz de aguja fina se sugiere para aplicaciones.)

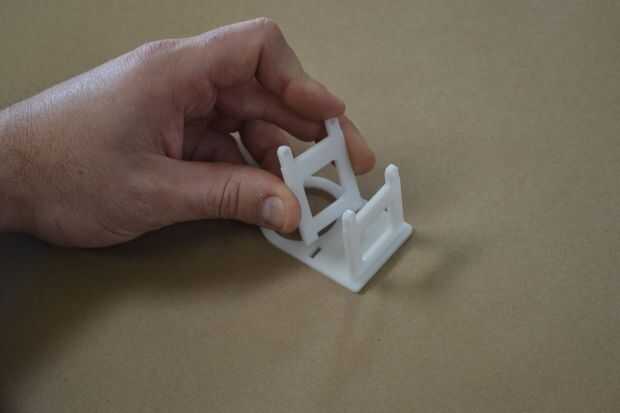

3. Coloque el siguiente soporte vertical en las ranuras apropiadas.

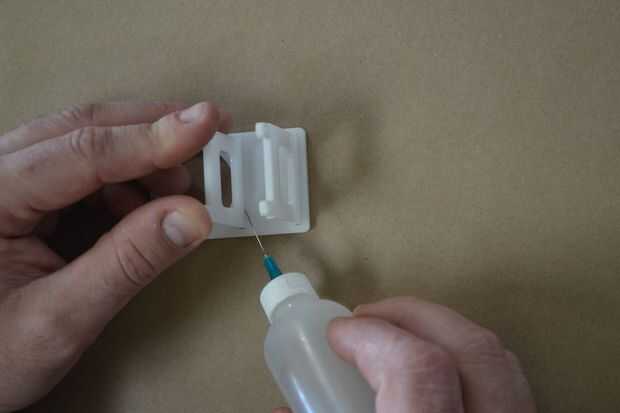

4. Aplique cuidadosamente una fina tira de solvente en la unión entre las piezas de acrílico.

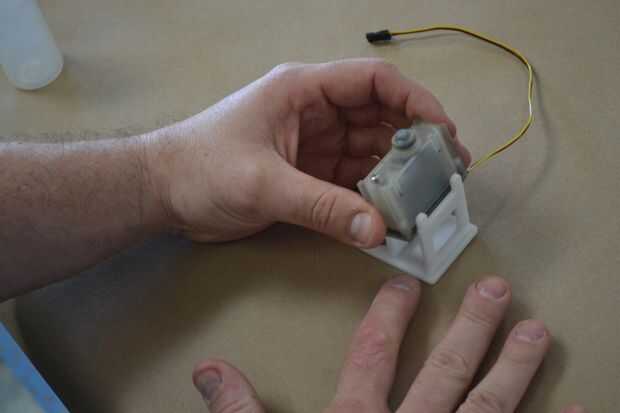

5. Inserte el servo entre soportes verticales.

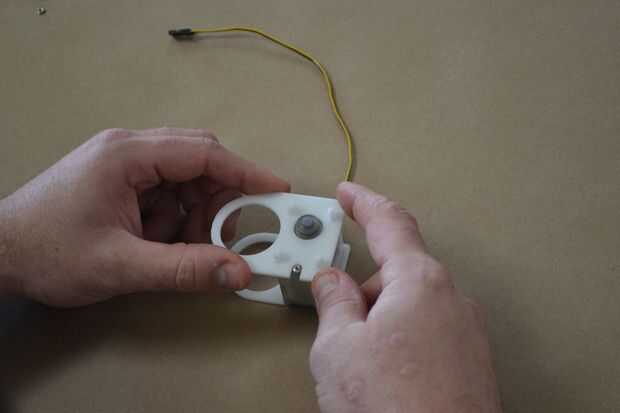

6. Alinee la placa superior de modo que servo y soportes verticales se integran a través de las ranuras.

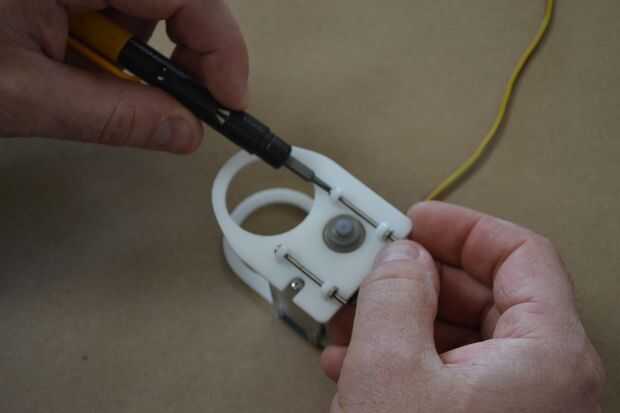

7. Inserte los pernos a través de orificios en soportes verticales para servo seguro. Lado de la tuerca va lejos del tubo de la colección. Apriete los pernos ligeramente más allá de la mano.

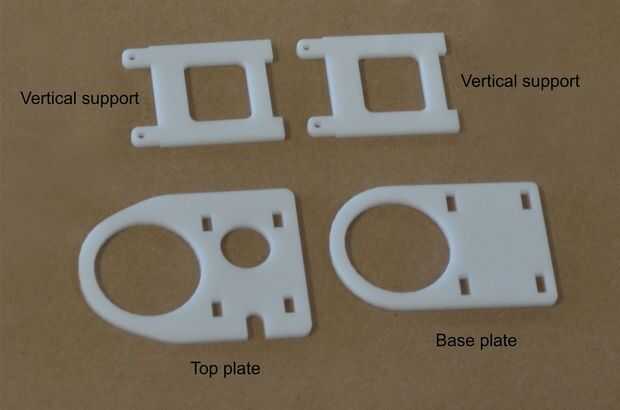

* Tenga en cuenta sólo las medianas cuatro corte piezas que se necesitan para el montaje del chasis principal.
