Sampler de mar: Plancton remolque para OpenROV (8 / 10 paso)

Paso 8: Conjunto de puerta de tubo de colección

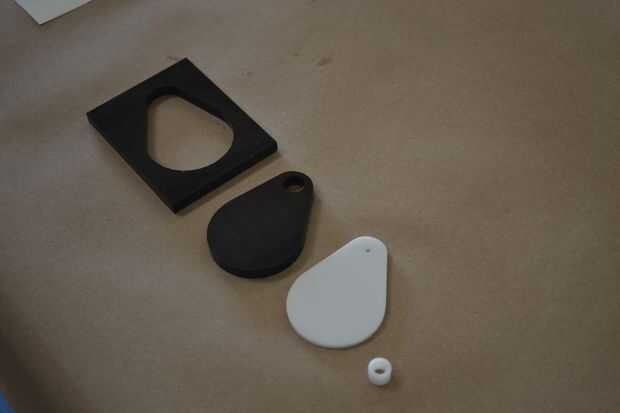

Montaje de la puerta de tubo de la colección es simple. Básicamente todo lo que tiene que suceder es la lavadora tira el cuerpo de puerta de tubo de bonos. Las fotos muestran el uso de plantillas para la alineación. Esto es opcional, que las piezas se pueden alinear con el agujero pequeño en el cuerpo de puerta de tubo concéntrico está alineado con el orificio en la lavadora de la spline. Si utiliza las plantillas siga los siguientes pasos para el montaje:

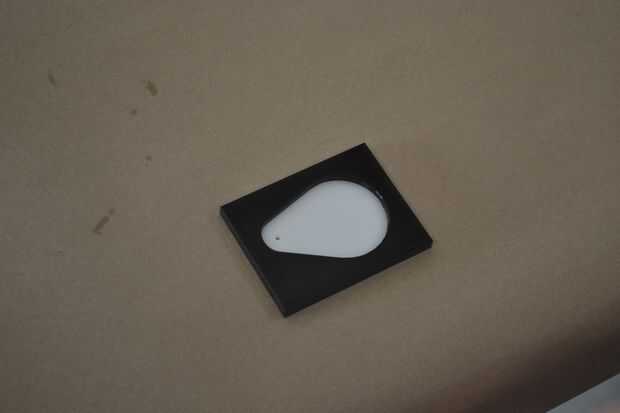

  1. Coloque el cuerpo de puerta de tubo dentro de la plantilla de anidación.
  2. Coloque la plantilla de alineación del cuerpo puerta dentro de la plantilla de anidación así. Al láser de corte de la plantilla de alineación cuerpo puerta dejar el papel en la parte posterior del acrílico para acrílico no adherir el cuerpo de la puerta.

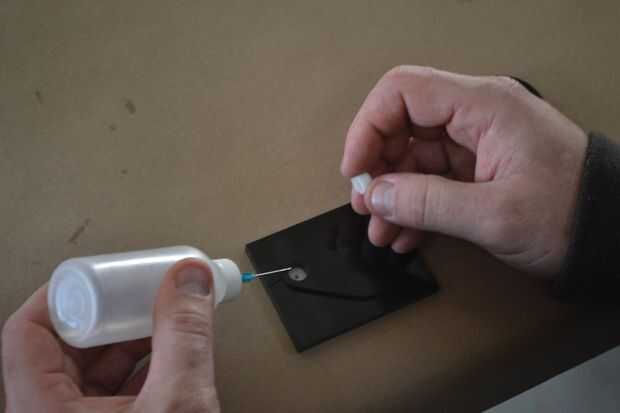

  3. Coloque una pequeña cantidad de disolvente en el agujero y en la arandela de la spline.

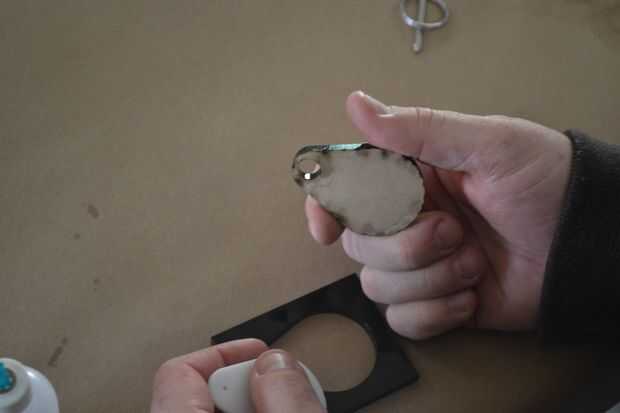

  4. Firmemente Coloque la arandela de ranura en el orificio y presionar hasta que las piezas estén adheridas.
  5. Eliminar componentes de la plantilla lo antes posible para que no enlace con conjunto de puerta de tubo.
  6. Coloque la puerta de tubo sobre el servo al integrar la lavadora tira con la spline en el servo. (no foto)
  7. Atornille la puerta tubo con el tornillo suministrado con el servo. (no foto)
