San Valentín: Robar un corazón (2 / 7 paso)

Paso 2: Las partes

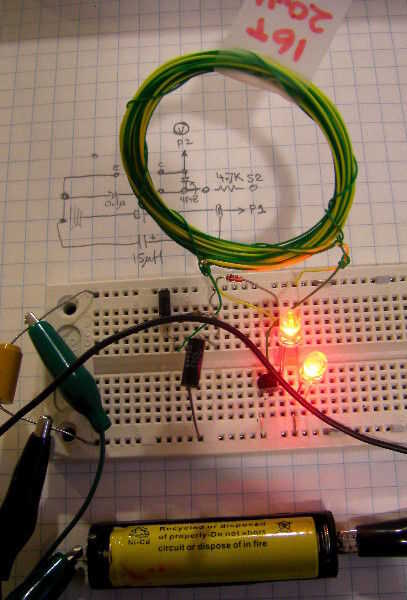

Un aspecto único de este circuito es la bobina, que se hace por bobina 2 cables juntos (Yo utilicé alambre de envoltura de alambre 'Kynek') con 1-1/2"(35mm) forma - como la tapa de un aerosol pequeño puede. Viento 16 a 20 vueltas juntos - esto tomará aproximadamente 6 pies (2m) de cada cable. Este tipo de inductor se conoce como una bobina de núcleo de aire y no se necesita un núcleo de ferrita.

La inductancia de esta bobina debe ser 20uH por cada lado. Asegúrese de que usted marca el comienzo y extremos - las necesidades del circuito que conecta una manera específica.

Otras piezas usadas en el refuerzo de tensión son:
1 x 2N4401 o 2N2222 transistor de Audio.
1 x 1N4148 u otro diodo de pequeña señal.
1 x 10uF condensador
1 x condensador de .1uF

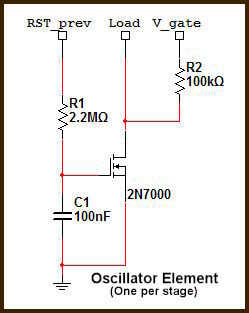

El oscilador de anillo tiene 3 secciones, cada sección está conformada por (ver imagen 2):
1 x 2N7000 (o BS170) MOSFET
resistencia de 1 x 100K
1 x 2.2M-resistencia de ohm
1 x 0.1uF (100nF) condensador

Por lo tanto, necesita 3 veces las piezas anteriores.
