Paso 4: Montaje comenzar

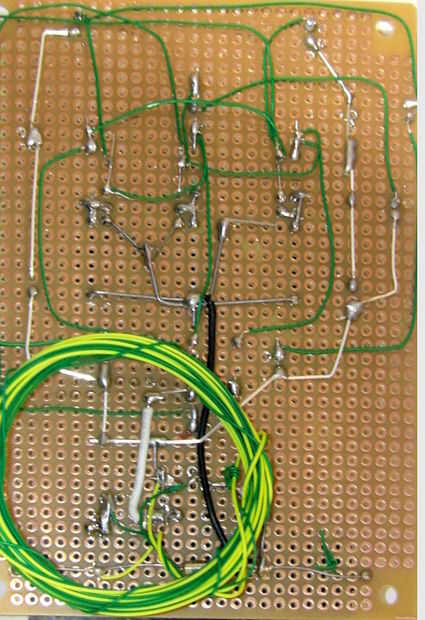

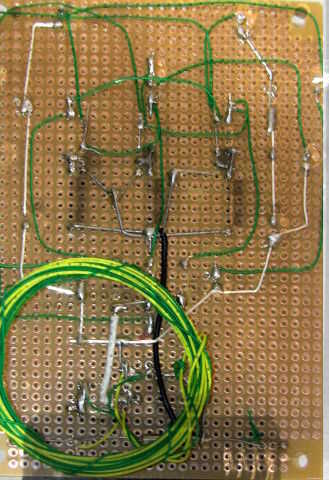

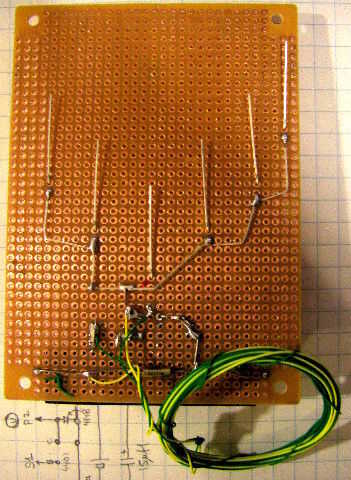

Asegúrese de que usted tenga en cuenta los puntos inicial y final de la bobina. Recuerde que sólo una bobina maneja la energía, que será nuestra bobina primaria. El otro es sólo para proporcionar la señal de sincronización, llamamos el secundario. Si puede, use el alambre más grueso (AWG # 28 o más pesado) para la primaria, mientras que #30 o 32 es suficiente para el secundario.
En el diagrama del circuito - terminales de 0 y 1 indican el inicio primario y final, mientras que 2 y 3 son el comienzo y el final de la secundaria.

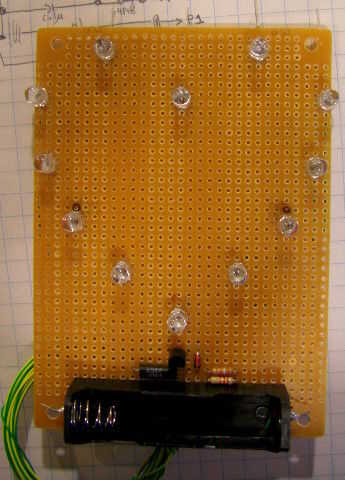

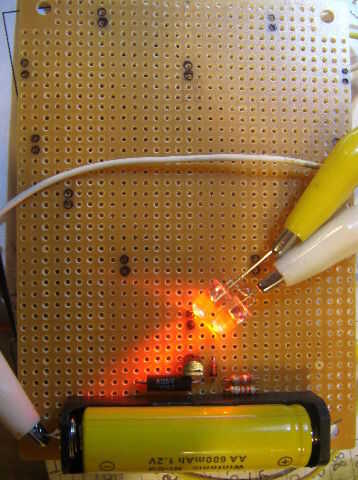

Si las pruebas del circuito de impulso OK, instale el LED siguiente, tienen que estar conectadas en pares de la serie.
