Paso 2: Conecte el sensor de sonido conector macho estéreo de 3,5 mm
El sensor de los sonidos que utiliza realmente es anunciado para su uso con un microcontrolador Arduino y funcionar a 5V. Sin embargo, funciona bien con un Pi de frambuesa funcionan a 3.3V. Hagas lo que hagas, no conectar a una fuente de 5V cuando se utiliza con un Raspberry Pi. Dañarás tu Pi.

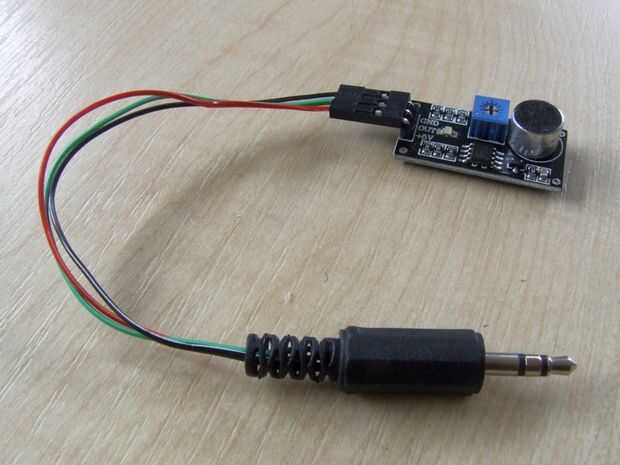

Tomar algunos cables de puente con los extremos femeninos y empuje que encajen en el sensor de sonido. El sensor de sonido tiene tres pines, 5V (alimentación), OUT (salida) y GND (tierra). He utilizado tres colores diferentes de cable, rojo para 5V, verde por fuera y negro por tierra.
Los otros extremos de los cables es necesario soldar en el conector macho de 3,5 mm. Cortar los conectores de los extremos y exponer el alambre desnudo. El enchufe macho tiene tres fichas en su carcasa. Antes de soldar, asegúrese de que usted alimenta los tres cables a través de la caja de enchufe. Soldar un cable a cada pestaña. No importa cual cable soldadura a que ficha en este momento. Basta con asegurarse de que los cables coinciden correctamente cuando el plus de la soldadura del zócalo más adelante.

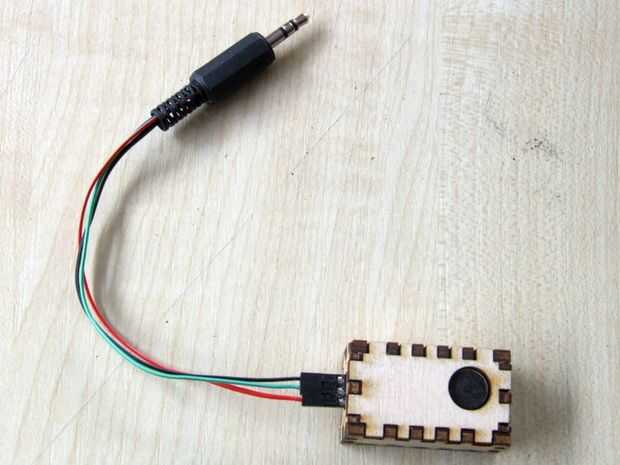

Para acabar, laser corte un caso para el sensor de madera contrachapada de 3 mm.
