Paso 4: Adafruit Perma-Proto Pi Hat
La soldadura de los cables, transistor y resistencia para el sombrero de Pi siguiendo el diagrama de cableado en el paso anterior. Estoy usando una combinación de zócalo y enchufe estéreo de 3,5 mm para conectar el sensor de los sonidos y la cámara. Planeo añadir sensores diferentes a este proyecto en el futuro y ser capaces de conectar las diferentes marcas y modelos de cámara. Cada sensor y cámara tendría una clavija de 3,5 mm y así pueden ser fácilmente intercambiados adentro y hacia fuera.
Al soldar el enchufe para la clavija del sensor, usted necesita para asegurarse de que los cables coinciden. Para hacer esto, usé la función de continuidad en mi multímetro para que ficha en el zócalo unido a cual cable desde el sensor.
Llevan el mismo para el disparador de la cámara. Quite la pieza de mano del disparador botón real ya no necesita esto. Exponer los alambres y la soldadura al enchufe. Soldar los cables a la toma de recordar utilizar el multímetro para elaborar la ficha correcta a utilizar.

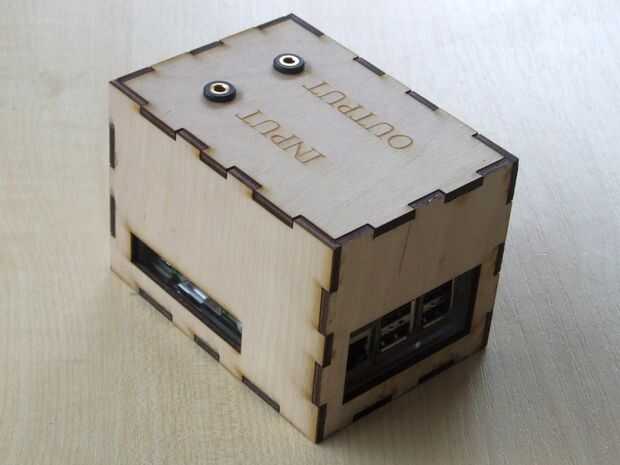

Para terminar, hice otro caso el Raspberry Pi, el sombrero de la Pi y las dos tomas de 3,5 mm.
