Paso 6: Electrónica: cableado

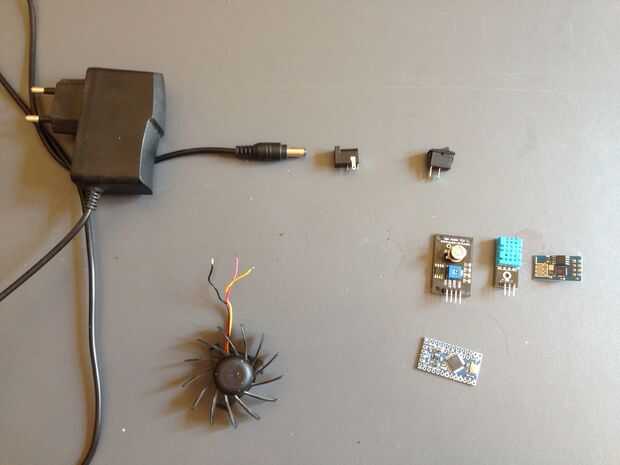

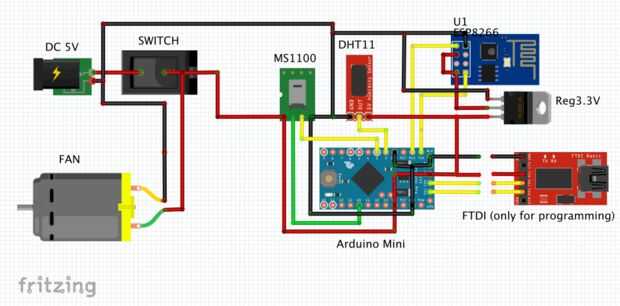

Cuando tenemos el ventilador de 5V y el sensor de MS1100, construyendo el circuito es bastante simple. La alimentación es un 5V 2A comprado en Ebay con un enchufe de 5.5x2.1mm. Tenía algunos placa de Arduino nano y un tablero FTDI de Sparkfun, así que utiliza para transferir el programa. El Arduino podría trabajar por cuenta propia.
El ESP8266 trabaja a 3.3V, así que tuvimos que agregar un regulador. El pin RX/TX son (se supone que) tolerante a 5V, así que le enchufamos los directamente y parece funcionar bien.

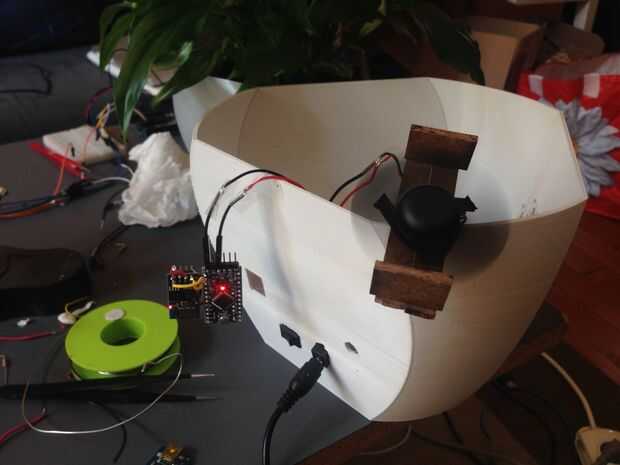

No usar cualquier PCB y conectar los componentes, por lo que directamente están conectados juntos. Esta solución es más simple pero tienes que ser muy paciente y cortar el alambre y soldar las piezas pequeñas.
