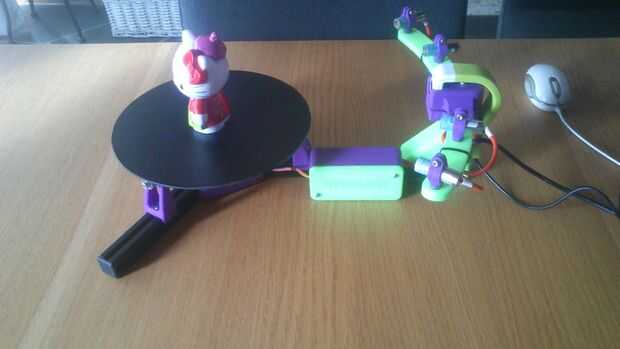

Sardauscan es un escáner de láser 3D de código abierto Sub 30$ que puedes imprimir fácilmente usted mismo.
Hasta 12$ si ya tiene un toque de Hércules HD.

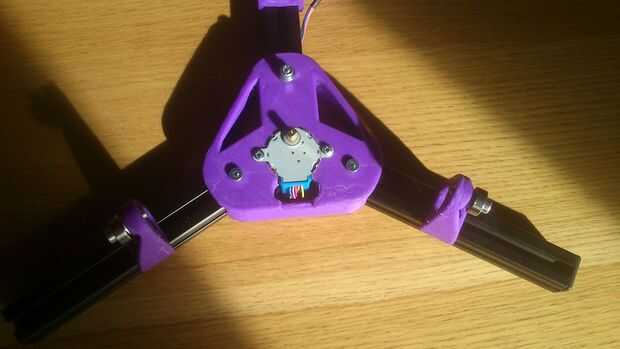

Básicamente sólo necesitas un arduino nano, láser de línea de 1 a 4 y un micro dirigido paso a paso (28BYJ-48).
no necesita de alimentación externa. a sólo 2 puerto usb libre de su pc: uno para la cámara web en el otro para el resto.
ninguna Asamblea compleja. Atornillar donde hay agujeros ;)

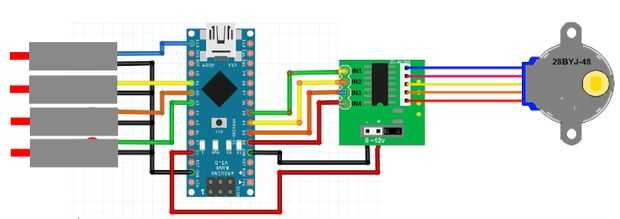

no complejo electrónico. : simplemente enchufe el controlador 28BYJ a tu arduino, enchufe 1 + 4 láseres, editar el firmware configuration.h para fijar los pernos han utilizado.
eso es todo
Lista de materiales:
Manojo de M3 (16 y 20 mm)
Manojo de M4 (12 y 20 mm)
1 x chino Arduino nano (copia China, 4$)
1 x Motor de paso a paso chino y controler (5$)
1-4 x línea laser (pedazo de $ 2.5)
1 toque de x Hercule HD (15$)
Perfil 20 x 20 (se puede imprimir: por ejemplo http://www.thingiverse.com/thing:280318 , o puede utilizar madera o cada que desee)

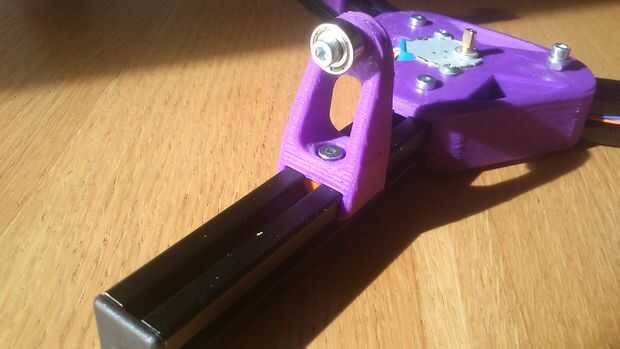

rodillos opcionales 3 x 4mm (piezas de $ 0,3)
total 26,5$ (1 láser) a 35$ (4 lasers)
longitudes de 2020 de mi generación (pero se puede utilizar cualquier longitud que desee, sólo asegúrese de que la cámara puede ver toda el área de exploración)
2 x 140mm
1 x 120mm
1 x 250mm

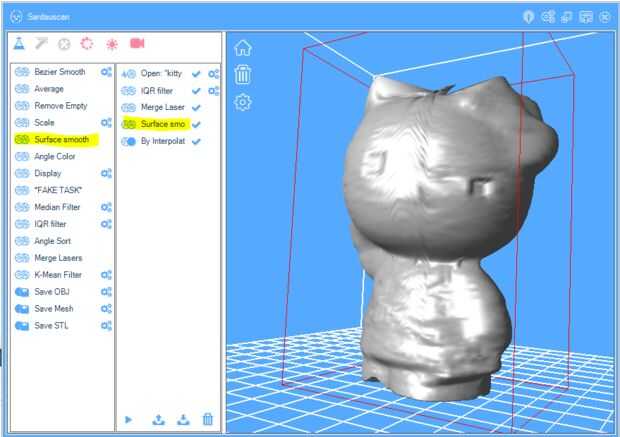

El software está escrito en C# y permite componer su tarea mediante arrastrar y soltar.
Por ejemplo el proceso recomendado (en este momento del código) para un análisis
"Scan" = > "Filtro de IrQ" = > "láser de combinación" (Si utilizas más de un láser) = > "superficie lisa" = > "(Build Mesh) por interpolación" = > "Guardar STL".
Pero si no estás satisfacen con la tarea de construir-en proceso, o si prefieres usan otro pesado pero potente software para trabajar con sus nubes de puntos como meslab u otros,
sólo puede "escanear" = > "Guardar capas" e importarlos en tu aplicación preferida.

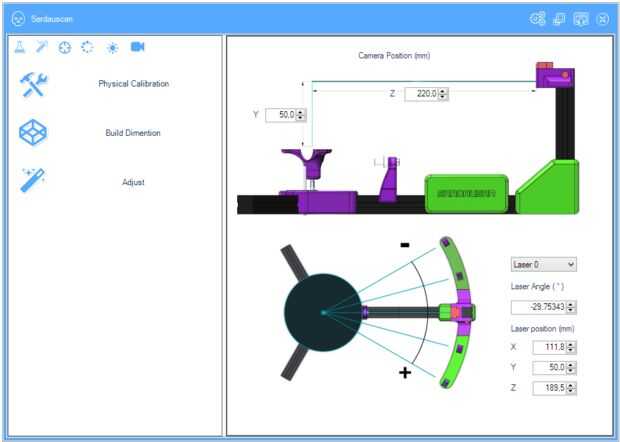

Mientras que el software viene con un apoyo a la creación de la Sardauscan hardware y cámara usb.
pero puedes escribir facilmente su propio proxy Hardware via plugins.
Usted puede construir evento su propia tarea para insertar en el proceso de escaneo (pronto).
Imprimir partes: http://www.thingiverse.com/thing:702470
Código: https://github.com/Sardau/Sardauscan (todavía en desarrollo pero funciona)
