Schlieren DIY flujo visualización (2 / 3 paso)

Paso 2: Montar los componentes

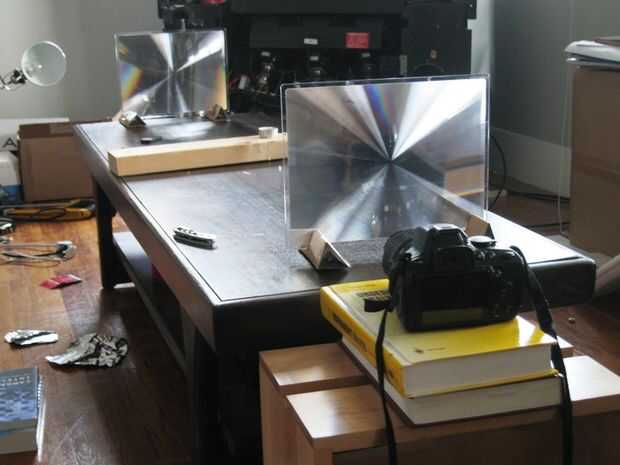

Todos los elementos necesitan ser alineados en una fila, con una larga mesa agradable harán de acceso cómoda, pero también se podría usar cualquier suelo duro.

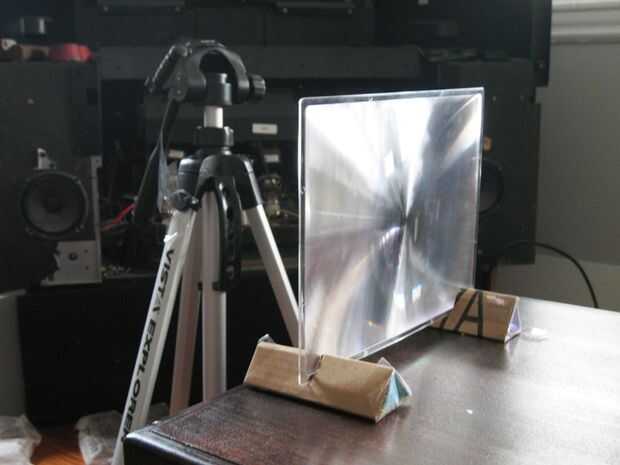

Dobla la cartulina en triángulos y cortar una hendidura para las lupas eran suficiente para mantener recta, no necesita ser perfecto que. El LED debe apuntar directamente hacia la lupa, grabó en lugar. Con el LED, mover un trozo de papel hacia adelante y hacia atrás delante de la lente de aumento le ayudará a encontrar cuando es paralela (no expandir o contraer).

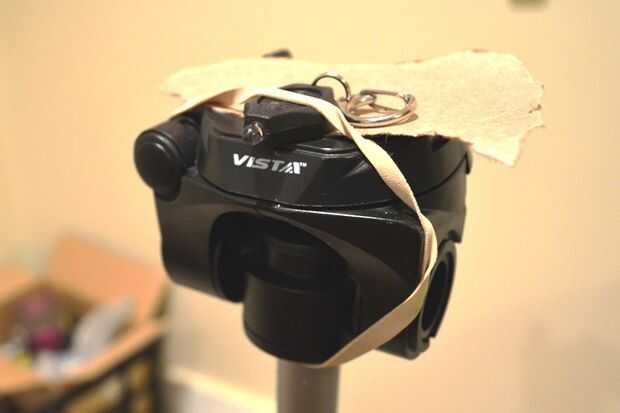

La cámara debe sujetarse para arriba así que ese objetivo sólo toca el punto que enfoque los rayos de la luz. Puedes usar un trípode, o unos libros y un taburete o silla como yo lo hice al principio.
