Paso 3: física
Creo que es importante comprender un poco cómo sistemas Schlieren antes de realmente establecer cosas.
Refracción es nuestro amigo
Refracta la luz, significa que se dobla cuando pasa a través de la materia con diferentes densidades. Tiene por una pajita en un vaso de agua parece doblado o desplazado cuando se mira desde el lado.

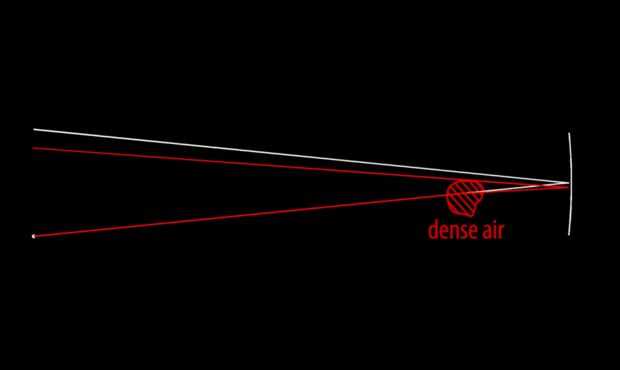

Cuando la luz pasa a través de aire de diferente densidad, también refracta, divergentes de la ruta que una vez viajaba. En una configuración de Schlieren, esto significa que esta luz desviada ya no pasarán por el mismo punto focal. Sin embargo, el importe de la refracción es tan pequeño, que normalmente no notamos lo que la luz todavía pasa muy cerca de nuestro punto focal original.
Así que necesitamos un medio mediante el cual se amplifican los efectos de esta refracción pequeño. Es donde la hoja de afeitar. Si atraviesan nuestro punto focal con un borde afilado, porque nuestro punto focal será realmente el tamaño finito, pequeños cambios en la ruta que lleva a la luz podría tener grandes consecuencias.

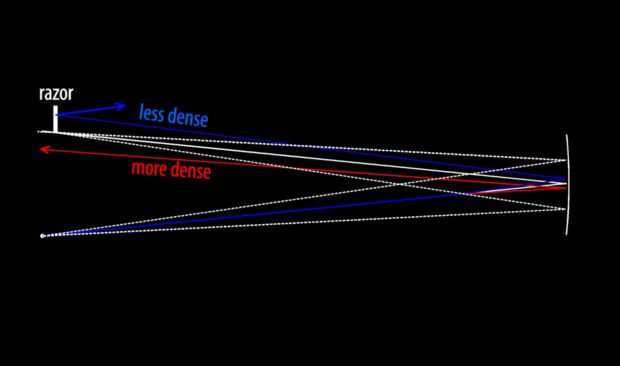

Si la luz se refracta y dobla una dirección, se golpeó la hoja de afeitar y nunca hacerlo a nuestra cámara. Por otro lado, si la luz refracta y dobla la otra dirección, clara que previamente estaba siendo rechazada, está encontrando su manera a nuestra cámara. Pero porque es analógico y no binario, con matices de gris correspondiente a diferencias de densidad.
Es realmente sencillo!

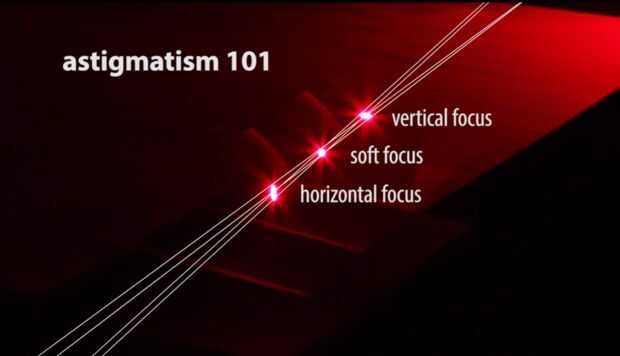

El astigmatismo no es nuestro amigo
Para reducir el astigmatismo, asegúrese de que su punto de origen está cerca de su punto de enfoque. Cuanto más cerca mejor. Cuanto mayor sea esta distancia, cuanto mayor sea la diferencia de ángulo entre los rayos horizontales golpea el espejo y el más pronunciado que será el astigmatismo.
El astigmatismo resulta en un enfoque suave, que es no bueno para una configuración de Schlieren.
