Paso 2: Cómo funciona (un nuevo tipo de medidor)
Esto es porque los disparadores Schmitt todo girara en el mismo voltaje (aproximadamente 2.1V).
Como los diagramas muestran la entrada dividida enciende sólo las arriba 2.1V.

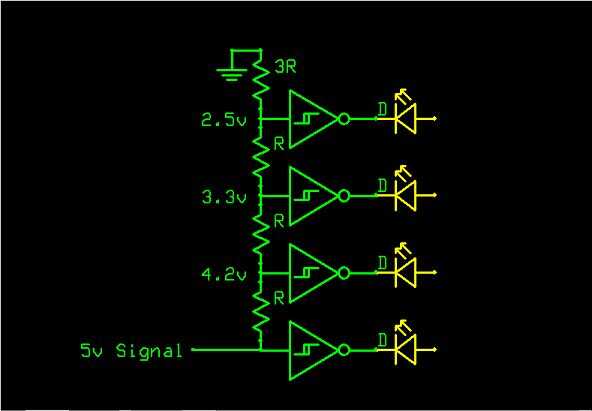

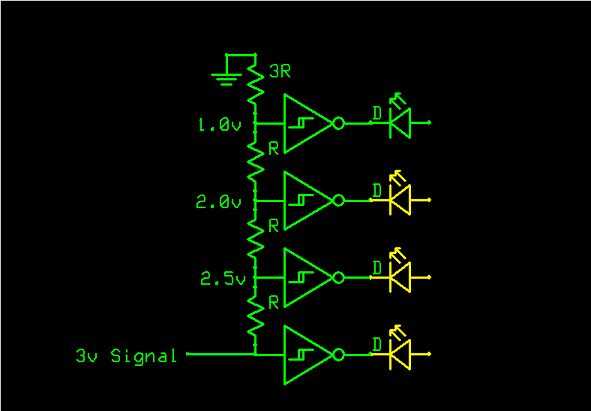

Los dos primeros diagramas muestran cómo una señal de 5 voltios y 3 se pasa aunque el divisor.
El único lado a esto es que la señal debe ser al menos 2.1V para encender los LED de abetos. Un pre amp
o tal vez un multiplicador de voltaje corregir este problema. Puesto que un BJT necesita de .6V para activar este método

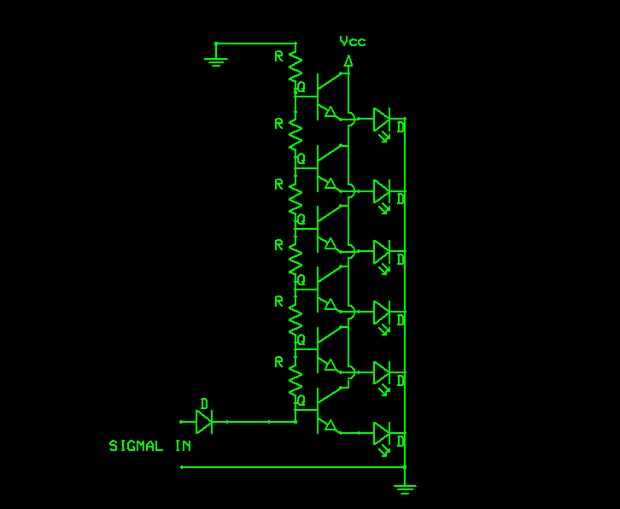

a trabajo con BJT de (probablemente mejor con un FET ya que es voltaje de corriente no controlado) como se muestra en el diagrama de última
sin embargo, los transistores no son la mejor opción. El hecho de que los transistores son activados significa que se convertirá en movimiento con más
base corriente (voltaje para FET). Que causas el LED en la parte inferior para obtener más brillante como los otros a lo largo de vuelta
en tenue. No se ve mal en pantallas de 8 o más LED) mientras que un resistor de fuente en cada transistor soluciona el problema
se añade a la cuenta de la parte y que es lo contrario de lo estoy tratando de hacer. (Aunque todavía tiene menos partes que mayores
diseños de medidor VU transistor) siguen siendo una buena opción si no desea utilizar de DIP
