Paso 2: Algunos nucleónica de muy alta fidelidad llega de esta manera...

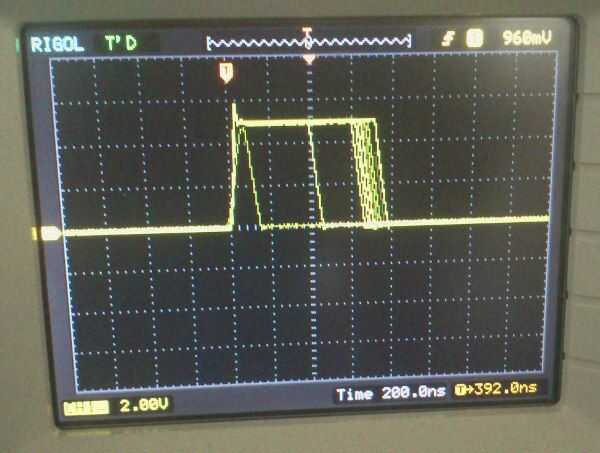

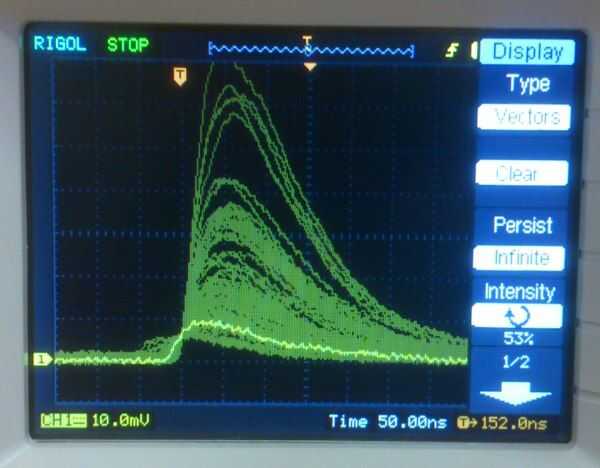

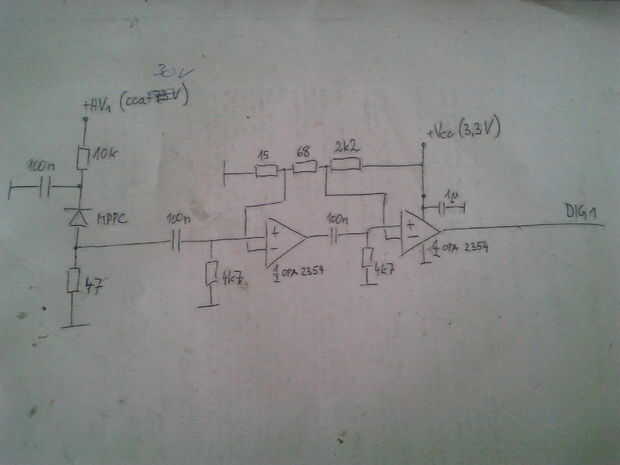

La izquierda es el circuito básico del plain vainillado SiPM "bias". Alimentados a 30V a través de la resistencia de 10 k, con la etapa de ultra lujo transimpedancia siendo el 47 ohmios en la parte inferior izquierda. Esto se acopla capacitivamente a un discriminador de dos etapas que se activa cuando el pulso de entrada es lo suficientemente grande. Hará cualquier amplificador operacional rail-to-rail rápido, y también lo hace OPA2354 por Texas.

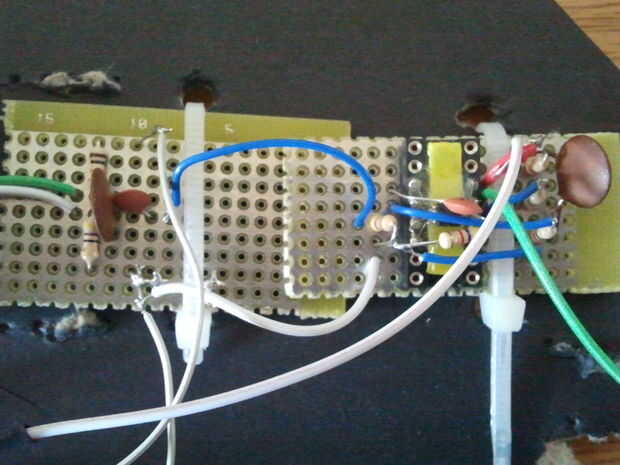

La parte más difícil fue soldar el paquete maldito smd a mano a un antiguo zócalo DIL. Un chupito de Ginebra había estabilizado la mano y luego todo ha ido bien.
¿Feo? Sí.
¿Obras? Absolutamente.
