Scooter eléctrico todo terreno (6 / 15 paso)

Paso 6: caja de cambios

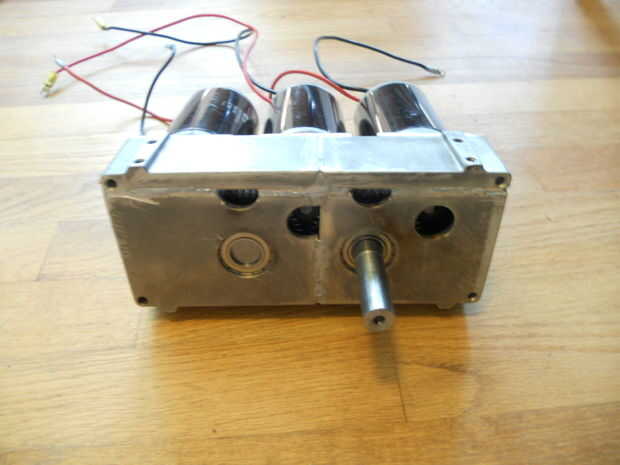

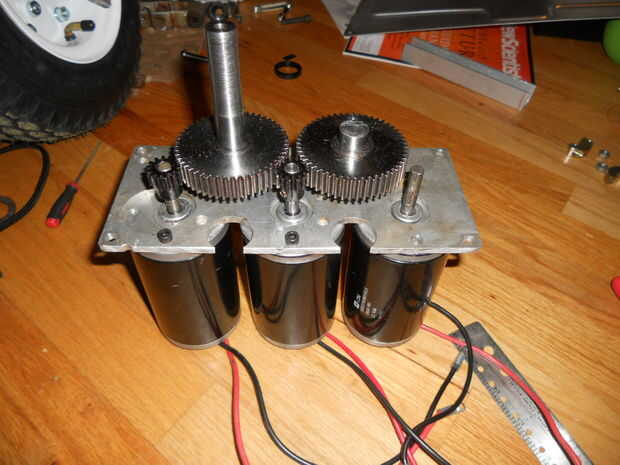

Porque los motores de CIM son relativamente de alta velocidad motores de bajo par, una caja de cambios era necesario para reducir la velocidad de salida de los motores a un nivel utilizable.  Empecé con dos AndyMark Toughboxes, rescatados de la escuela.  Estas son cajas de engranajes de dos motores, dos etapas, así que tuve que cortar aparte y recombinarlos para hacerlos útiles.  Primero quité una etapa de cada una de las cajas de cambio, para un cociente del engranaje de 14:50.   Cortó los reductores para deshacerse de desperdiciar mucho espacio como sea posible, y aluminio-zinc soldadas las piezas nuevamente junto a una caja de engranajes 3-motor con un eje de salida.

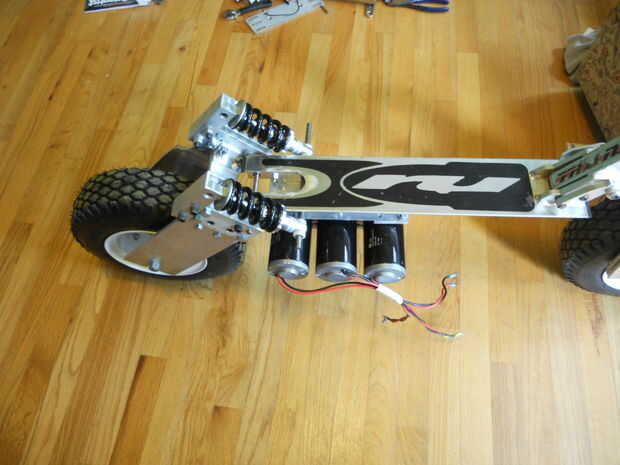

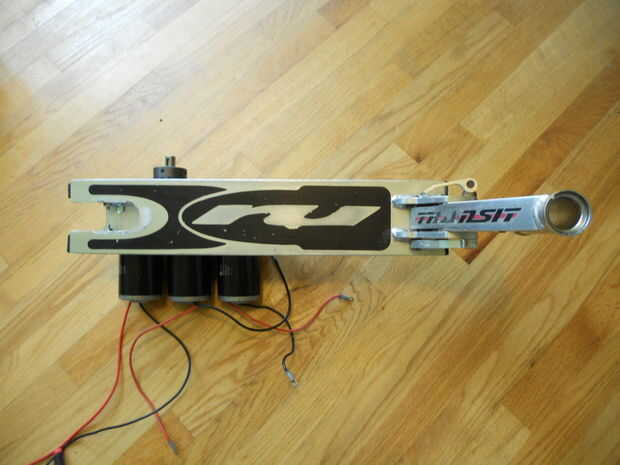

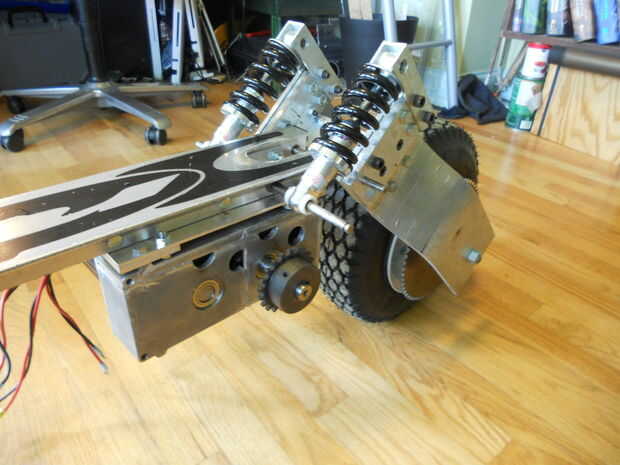

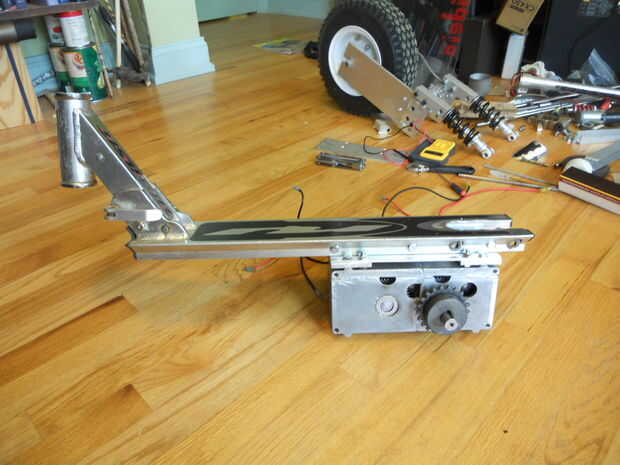

La caja de cambios se montó a la motocicleta con los agujeros de perno original integrados en la caja de engranajes y un ángulo de aluminio atornilladas al bastidor de la motocicleta.  Por último, un piñón de 21 dientes de cadena #35 fue fijado al eje de salida.
