Paso 3: Hacer el tablero del amplificador de Audio
El circuito amplificador de audio utiliza el ic LM386 es un amplificador de audio popular.
Las conexiones de circuito para el amplificador era una búsqueda en google a... Yo he conectado el esquema I ued para hacer mío.
Los valores de condensador electrolítico sólo tenía a mano eran en múltiplos de 10 (10uF, 100uF, 1000uF)... por lo tanto trabajó alrededor de los valores indicados en el esquema. Por ejemplo utilicé 2 X 100uF condensadores en paralelo en vez de 220uF y en lugar de 0.05uF usé una 0.1uF condensador de cerámica. La única desventaja a esto es que el altavoz produce un débil zumbido cuando wa allí ninguna señal... no biggie.

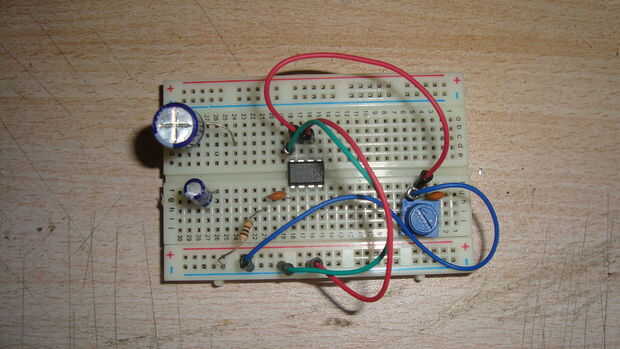

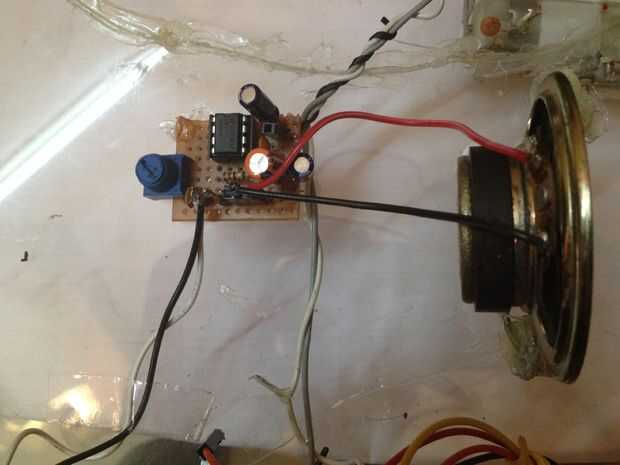

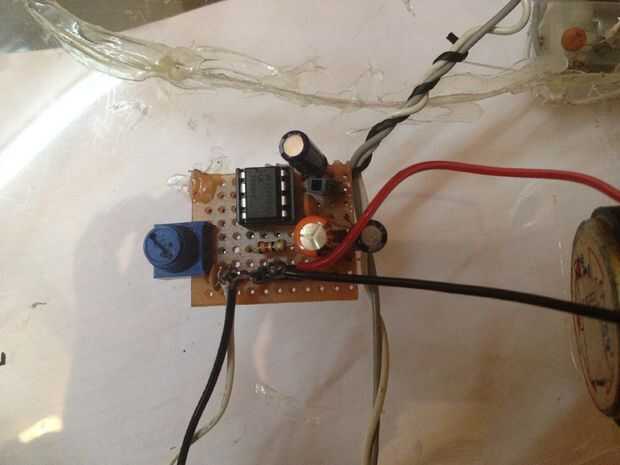

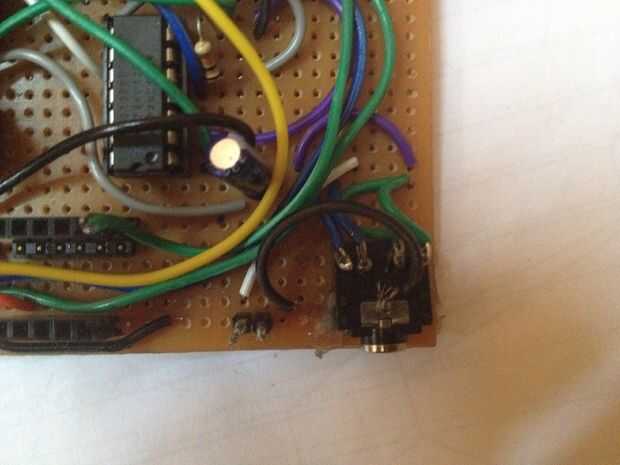

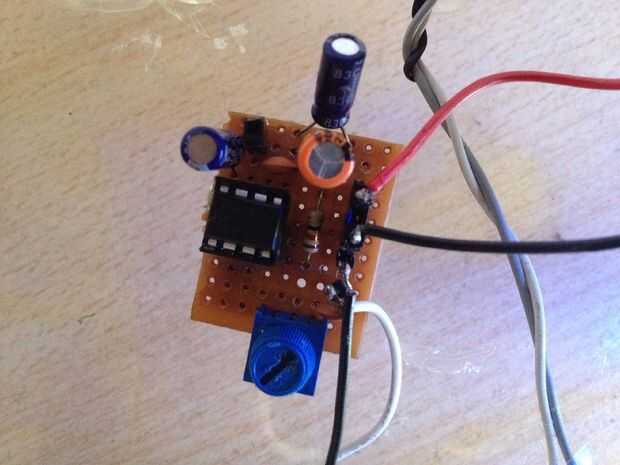

Las imágenes servirán de mejor guía para hacer el circuito :)
