Paso 6: Código Pin conexiones
Antes de cargar el código para el arduino Asegúrese de haber descargado e instalado las librerías en la carpeta de las bibliotecas en la carpeta principal de Arduino en tu PC.
Las bibliotecas necesarias son:
- ServoTimer2... Descargar
- Wavehc... Descargar
- Biblioteca de SD... se debe incluir en el IDE de arduino.
También asegúrese de no cambiar ninguno de los nombres de archivos de sonido... ya que tienen que ser idénticos a los que en el código.

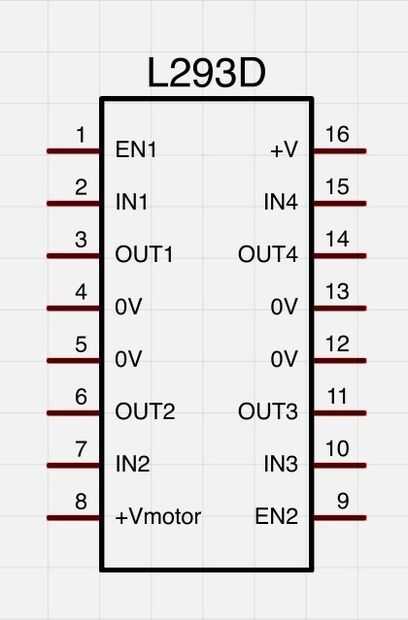

Las conexiones de pin del L293D están la siguiente:
- Habilitar pins(1,9)---> + 5v
- Entrada 1---> pin Digital 9
- Entrada 2---> pin Digital 19
- Entrada 3---> pin Digital 5
- Entrada 4---> el pin Digital 3
Puede cambiar los números a cualquier otro pin digital como no se superponen con el pin utilizado por el protector de la onda.
Segui el tutorial de adafruit para configurar la tarjeta SD y conversión de clips de sonido a archivos WAV como que han cubierto estos tema muy bien.
Estoy todavía trabajando en el código ahora mismo... voluntad de actualizar esta sección en un día o dos!
