SCR (rectifica el caso de Silicon-Controlled)

si gate de un SCR queda flotando (desconectado), se comporta exactamente como un diodo de Shockley. Puede engatillarse voltaje ventral o superior a la tasa crítica de aumento de tensión entre ánodo y cátodo, así como con el diodo de Shockley. Deserción escolar se logra reduciendo el actual hasta uno o dos transistores internos caen en modo corte, también como el diodo de Shockley. Sin embargo, porque la puerta de la terminal se conecta directamente a la base del transistor baja, puede ser utilizado como una alternativa al cierre de la SCR. Aplicando una pequeña tensión entre puerta y cátodo, se forzará el transistor inferior en la base resultante actual, que hace que el transistor superior para llevar a cabo, que entonces las fuentes base del transistor inferior con la corriente para que ya no necesita ser activado por un voltaje de la puerta. La puerta es necesaria actual para iniciar el latch-up, por supuesto, será mucho menor que la corriente a través del SCR del cátodo al ánodo, por lo que el SCR consigue una medida de la amplificación.

Llama a este método de fijación conducción SCR disparo, y es por lejos la forma más común que el SCRs se trabada en la práctica. De hecho, SCRs se elige generalmente para que su voltaje breakover es mucho más allá de la tensión mayor que espera ser experimentado desde la fuente de energía, por lo que puede ser activado por un pulso de voltaje intencional aplicado a la puerta.

Cabe mencionar que el SCRs se puede a veces apagar directamente si se cortocircuitan los terminales de compuerta y el cátodo, o por "reverso-disparo" la puerta con una tensión negativa (en el cátodo), por lo que el transistor inferior se ve obligado a corte. Digo "a veces" Esto es posible porque se trata de desvío de colector del transistor superior actual más allá de la base del transistor inferior. Esta corriente puede ser substancial, dificultando apagado disparo de un SCR en el mejor. Una variación de la SCR, llamado puerta-Turn-Off thyristor, o GTO, hace esta tarea más fácil. Pero incluso con una GTO, la corriente de puerta necesario para apagarlo puede ser tanto como 20% de la corriente del ánodo (carga). El símbolo esquemático de un GTO se muestra en la figura 1.

Los tiristores de apagado de puerta (GTO)

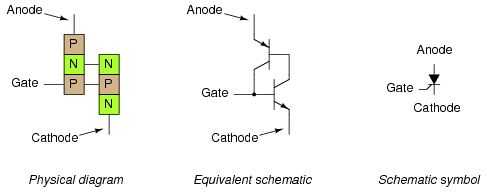

SCRs y GTOs compartan los mismos esquemas equivalentes (dos transistores conectados en forma de retroalimentación positiva), las únicas diferencias siendo detalles de construcción diseñados para otorgar el transistor NPN un β mayor de la PNP. Esto permite una menor corriente de puerta (avance o retroceso) a ejercer un mayor grado de control sobre la conducción del cátodo al ánodo, con estado enganchado del transistor PNP depende más de la NPN que viceversa. El tiristor de puerta-Turn-Off también es conocido con el nombre de Gate-Controlled interruptor o GCS.

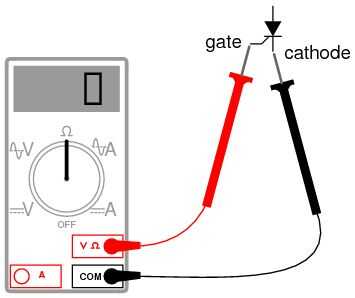

Una rudimentaria prueba de función SCR o identificación terminal por lo menos, puede realizarse con un ohmetro. Debido a la conexión interna entre puerta y cátodo es una sola ensambladura del PN, un medidor debe indicar conductor de continuidad entre estos terminales con la punta de prueba roja en la puerta y la negra en el cátodo como este (Fig. 2)

Prueba rudimentaria del SCR

Todas las demás medidas de continuidad en un SCR mostrará "abrir" ("OL" en algunas pantallas multímetro digitales). Debe entenderse que este examen es muy tosca y no constituye una evaluación exhaustiva de los SCR. Es posible que un SCR dar indicaciones de ohmímetro buena y siendo defectuoso. En última instancia, la única manera de probar un SCR es sujeto a una corriente de carga.

Si está utilizando un multímetro con una función de "verificación de diodo", la indicación de voltaje de Unión Puerta-cátodo que se obtiene o no puede corresponder a lo que se espera de una Unión PN de silicio (aproximadamente 0,7 voltios). En algunos casos, usted leerá una tensión de salida mucho más baja: apenas centésimas de un voltio. Esto es debido a una resistencia interna conectada entre la puerta y cátodo incorporados en algunos SCRs. Esta resistencia se agrega para hacer el SCR menos sensibles a falsas alarmas por picos de voltaje espurio, de "ruido" del circuito o de una descarga eléctrica estática. En otras palabras, tener un resistor conectado a través de la Unión Puerta-cátodo requiere aplicar una señal desencadenante fuerte (corriente substancial) para enganchar el SCR. Esta función se encuentra a menudo en SCRs mayor, no pequeño SCRs. Téngase en cuenta que un SCR con una resistencia interna conectada entre puerta y cátodo se indican continuidad en ambas direcciones entre los dos terminales: (Figura 3)

Circuito de prueba de SCR

El normalmente abierto "on" el interruptor de botón de impulsión conecta la puerta al ánodo, a través de la ensambladura del PN cátodo-gate, a través del interruptor, a través del resistor de carga, permitiendo que la corriente desde el terminal negativo de la batería y de nuevo a la batería. Esta corriente de la puerta debe forzar el SCR sujetarlos, permitiendo que la corriente para ir directamente de cátodo a ánodo sin que se dispare aún más a través de la puerta. Cuando se suelta el botón de "on", la carga debe permanecer energizada.

Empujando el normalmente cerrado "pulsador off" rompe el circuito, obligando a la corriente a través del SCR para detener, obligando a apagar (abandono de baja corriente).

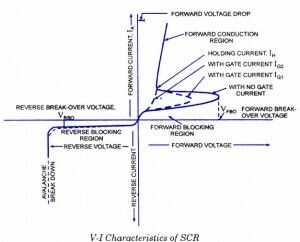

Si el SCR no se cierre, el problema puede ser con la carga y no el SCR. Una cierta cantidad mínima de corriente de carga es necesaria para sostener que el SCR trabada en el estado "on". Este nivel mínimo actual se llama la explotación actual. Una carga demasiado grande un valor de la resistencia no puede llamar la corriente suficiente para mantener un SCR trabada cuando cesa la corriente de la puerta, dando la falsa impresión de una mala SCR (unlatchable) en el circuito de prueba. Manteniendo valores actuales para SCRs diferentes debe estar disponible de los fabricantes. Celebración típica actual valores van de 1 miliamperio a 50 miliamperios o más para unidades más grandes.

Para que la prueba sea completo, más de la acción desencadenadora necesita ser probado. El límite de voltaje forward breakover de SCR podría probarse aumentando la fuente de voltaje DC (con sin pulsadores accionados) hasta los seguros del SCR en su propio. Cuidado con que una prueba de disrupción puede requerir muy alta tensión: muchos potencia SCRs tienen disrupción clasificaciones de voltaje de 600 v o más. También, si se dispone de un generador de voltaje de pulso, la tasa crítica de aumento del voltaje para el SCR podría probarse de la misma manera: sujetas a voltajes de fuente pulsante de tipos diferentes de V/hora con ningún Switch pulsador accionado y ver cuando se trabe.

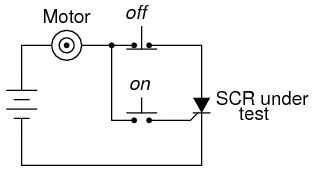

En este sencillo formulario, el circuito de prueba SCR podría ser suficiente como un circuito de control de arranque/parada para un motor DC, lámpara u otra carga práctica: (Figura 5)

Circuito de control de arranque/parada de motor DC

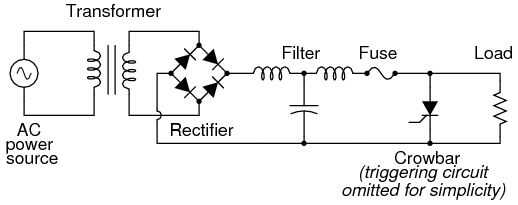

Otro uso práctico de lo SCR en circuitos de DC es como un dispositivo de palanca para la protección de la sobretensión. Un circuito de "palanca" consiste en un SCR en paralelo con la salida de una fuente de corriente continua, para la colocación directa del cortocircuito en la salida de esa fuente para evitar exceso de tensión llegue a la carga. Daño a los SCR y poder suministro es prevenido por la juiciosa colocación de un fusible o resistencia importante por delante de la SCR para limitar la corriente de cortocircuito: (Figura 6)
