Paso 5: ¿Cómo puedo montar todo?

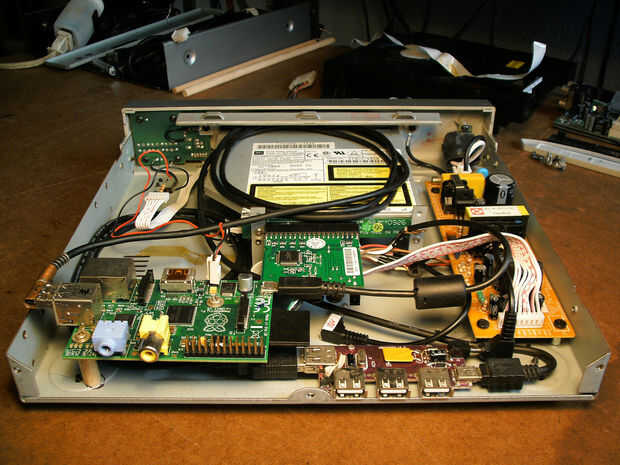

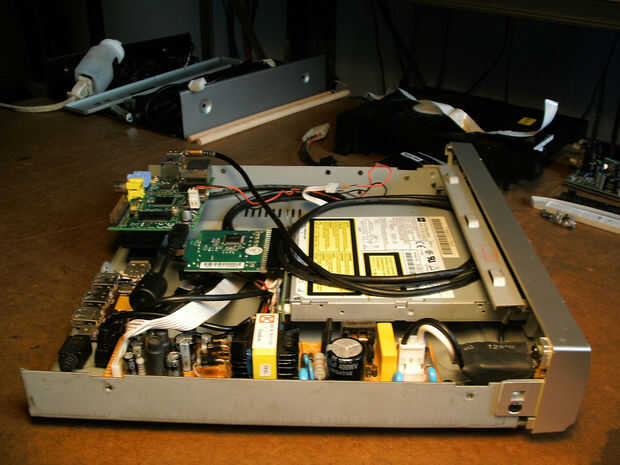

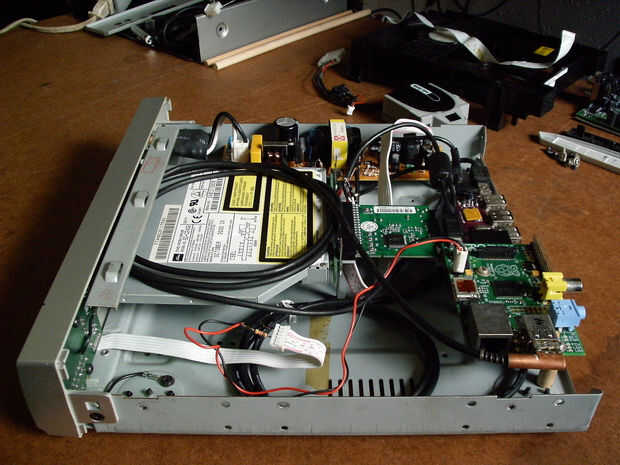

Pude modificar y reutilizar dos soportes de metal de la caja para montar la unidad óptica. Tuve que taladrar pequeños orificios en los soportes de los tornillos que sujetan el tablero de adaptador de la JAE a la unidad. Decidí hacer separadores de madera espiga para placas RasPi y Hub USB. Compré un 10" M cable de extensión HDMI F reubicar el puerto HDMI en el panel posterior.
Tiempo de herramientas:
- Vice pequeño o una pinza
- Destornillador
- Taladro y brocas
- Sierra para metales
- Cinta métrica
- Marcador
- Archivo pequeño
- Cuchillo para uso general

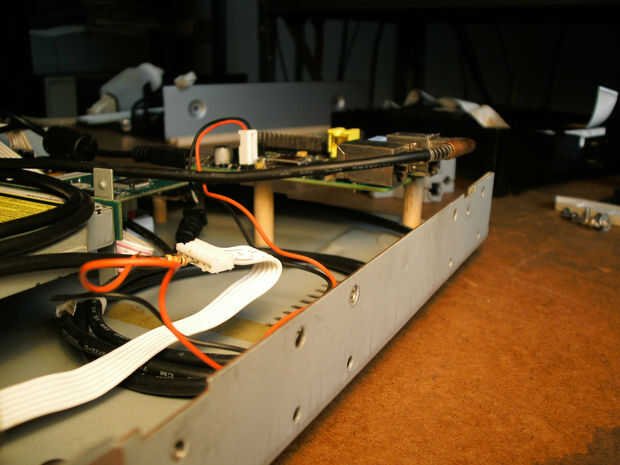

- Cuidadosamente mantiene cada componente en su lugar y medida para determinar la longitud de cada cilindro debe ser. Me sujeta la varilla de pasador en un pequeño tornillo de banco y corte los separadores con una sierra para metales.
- Taladrar pequeños orificios en cada extremo a los tornillos pequeños, que fueron salvados de varios dispositivos electrónicos.
- Que unido a los separadores de las tarjetas, llevó a cabo la Junta en su lugar y marcado donde haga agujeros en la parte inferior de la caja para sujetar los separadores.
- Asimismo, con los soportes de metal colocados en la unidad óptica, lo colocó y marcado donde haga agujeros en la parte inferior de la caja para colocar los soportes.

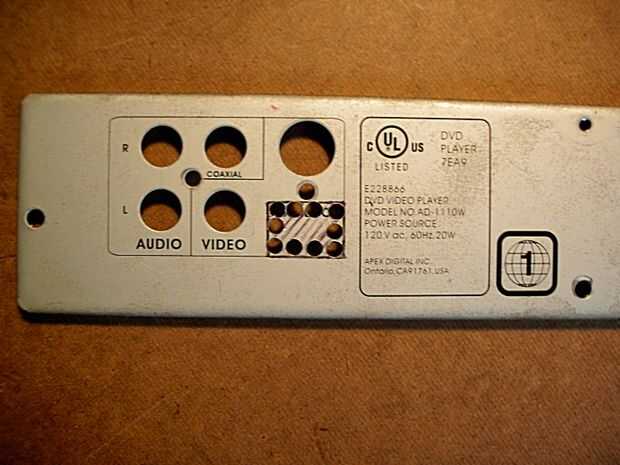

- He tenido que hacer recortes en el panel posterior para los puertos USB y el puerto del cable de extensión HDMI .

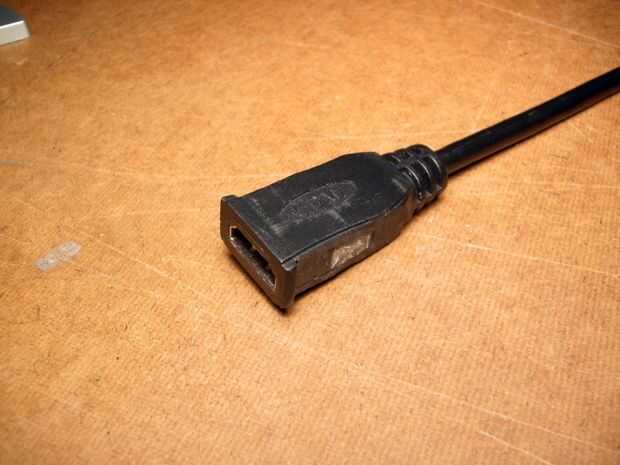

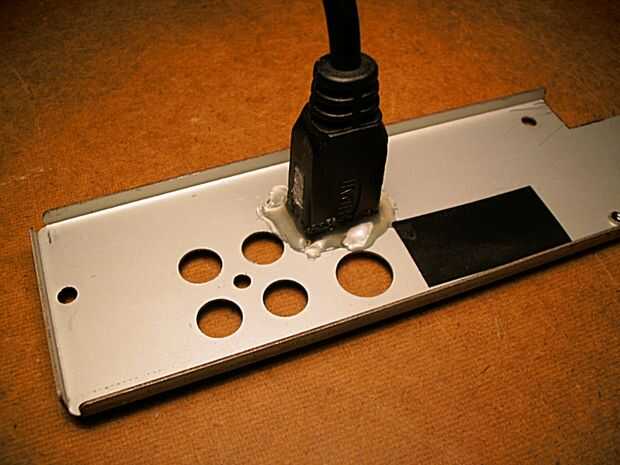

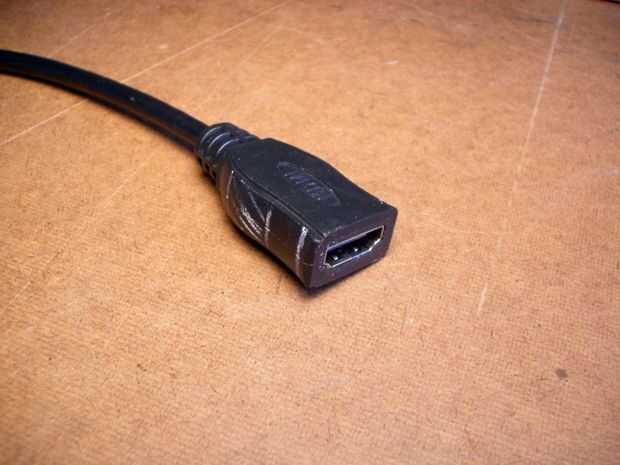

- He modificado el extremo hembra del cable de extensión HDMI por afeitado abajo el plástico moldeado por lo que puede pasar a través de la abertura del panel. He dejado las pestañas en el extremo de plástico moldeado para recoger el recorte del panel. El recorte del panel debe ser 17 mm X 12 mm para el cable que usé. Caliente pegué el extremo del cable en el interior del panel.

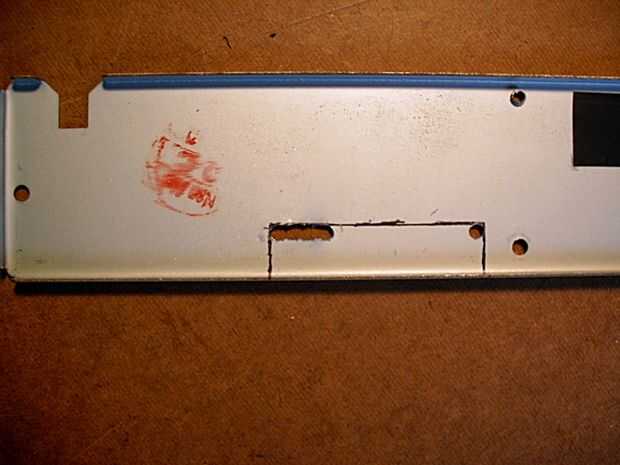

- El panel trasero es desmontable. Con él en su lugar, he marcado donde los recortes necesitan para ser. Luego quitaron y hecho los recortes por una serie de orificios a lo largo de la línea de corte para pasar la hoja de sierra a través de la perforación. Luego hice los cortes con la sierra. Alisaron los cortes con un pequeño archivo.
