Paso 6: Cables para energía

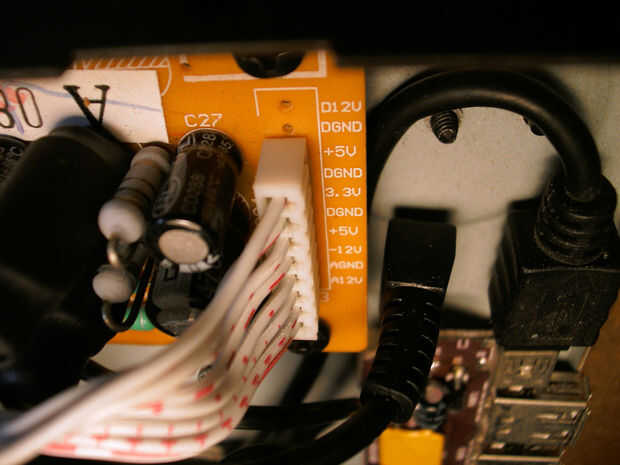

El tablero de suministro de energía en mi reproductor de DVD convenientemente tiene 3.3V, 5V y 12V salidas impresas en la pizarra al lado del cable de cinta. En la mayoría de los casos se utilizará sólo la salida de 5V. Mi fuente tiene dos rails de 5V. Ya hackeado un cable viejo de la cámara para obtener una micro conector USB para alimentar el RasPi. Tenía algunos cables con los enchufes de barril de tamaño adecuado para conectar el IDE al convertidor del USB y Hub USB.
Tiempo de herramientas:
- Cortadores de alambre y pinzas
- Cautín y soldadura
- Cinta o tubería del encogimiento del calor

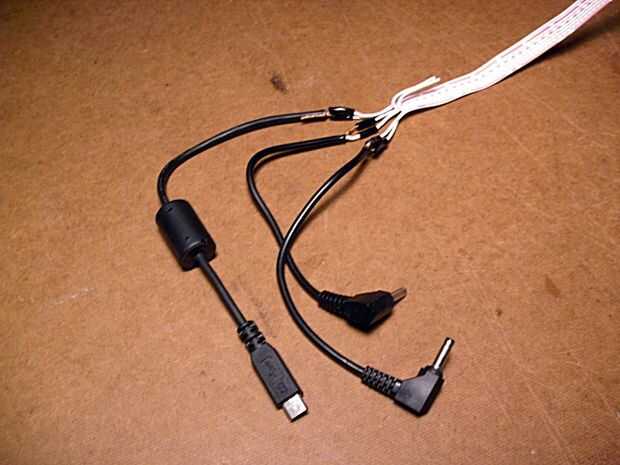

- Empalma los cables con conectores a los cables apropiados para 5V desde el cable de alimentación de la cinta por soldadura les juntos. Asegúrese de que la polaridad es correcta antes de soldar. Para los cables del USB que el cable rojo es + 5V y el cable negro es - o de tierra. Los otros dos cables son para datos y no ser utilizados.
- Las juntas deben aislarse con tubos termocontraíbles o cinta.
Tip: Encontré que el 2.4 Amp salida de la fuente de alimentación no era suficiente cuando la unidad óptica gira a altas RPM. Te recomiendo una fuente con un mínimo de capacidad de 3 amperios. Me bodged en la fuente de alimentación para el IDE al convertidor de USB a resolver esto por ahora.
