Paso 2: Haga su esquema
No plan y va a fallar.
-Alguien
El anterior se dice en primer lugar hacemos el esquema. Vamos hacerlo 'DESI' (ortodoxo o antigua), así que llevar papel y lápiz y empezar a dibujar! (Yo no he subido esta parte: P)

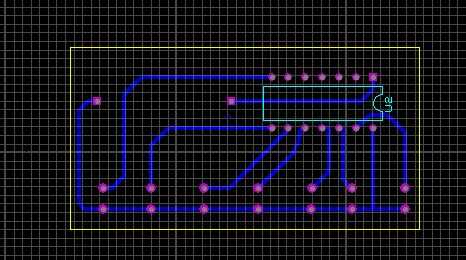

Por lo tanto la soldadura la las conexiones como se muestra en el cuadro con el fondo negro y pistas azules. El ATtiny24 es el IC que se encuentra en el diagrama y se puede ver en la muesca que donde su primer pin miente. Asegúrese de que obtener el derecho de polaridad para el titular del celular y el MCU.
OK ya que usé mi ATtiny24 voy a seguir con eso pero lo puedes hacer en cualquier microcontrolador con los pernos por lo menos 7.

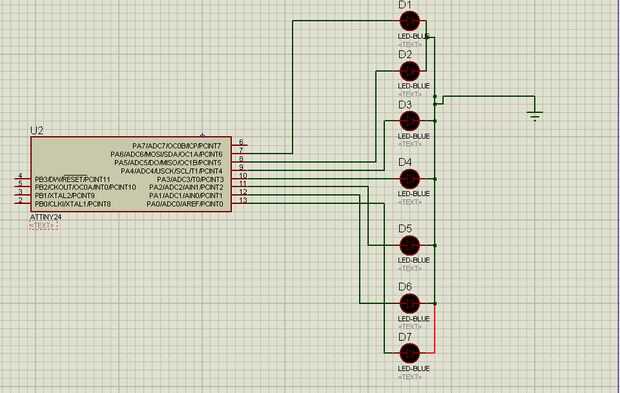

Como se puede ver el LED está conectado a PORTA de PA0 para PA6, ya que necesita sólo 7 para hacer un personaje de pantalla.

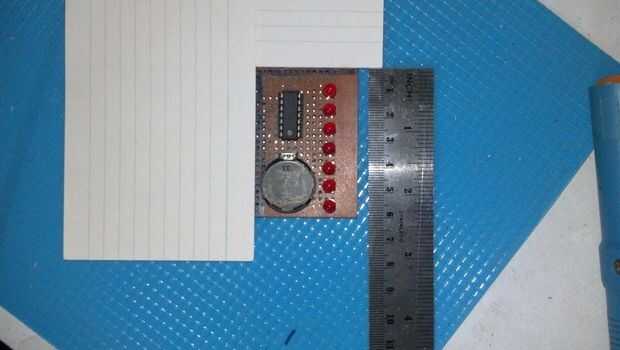

Como se aprecia en el cuadro 3 el dispositivo es visible sólo la parte de la veroboard ves, el resto es solo extra veroboard (como en otros cuadros) y me daba hasta pereza cortarlo: P.
El golpeado ligeramente por debajo del papel es para evitar las patas de los componentes de rayar la pintura del ventilador.
