Secador de comida solar (2 / 6 paso)

Paso 2: El marco

Puede hacer el marco de cualquier tamaño que desee, pero se establecieron en 48 pulgadas de largo por 18 pulgadas de ancho. Este fue el tamaño que podía cubrir de una sola pieza de policarbonato de 24 "x 96".

  1. Cortar 3 trozos de tubería cuadrada de 46" largo y 2 de Plaza tubería 48" de largo. Son las piezas horizontales del bastidor.
  2. Cortar las 4 piezas vertical de la Plaza de la tubería, 2 en 34" y 2 en 22".
  3. Coloque los dos montantes de 34" sobre una superficie plana. En cada pieza vertical, hacer una marca de 3" de la parte inferior y otra marca 10" de la parte superior. Coloque un 46" pieza horizontal de la Plaza de tubería entre los dos montantes, por debajo de 3" marca y soldarlo en su lugar. Coloque otra pieza horizontal entre los dos montantes, por encima de lo 10" marca y soldarlo en su lugar. Este es el panel frontal (o puerta).

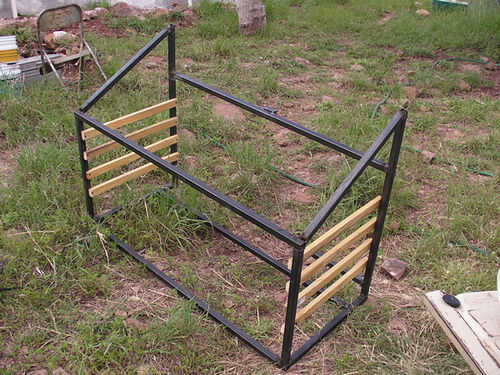

  4. Soldar las dos verticales de 22" entre los dos 48" horizontals, haciendo un rectángulo grande. Asegúrese de que pones las horizontales por encima y por debajo de los montantes, no entre ellos, así que todo va a salir a 48" de largo. Se trata de la parte trasera.

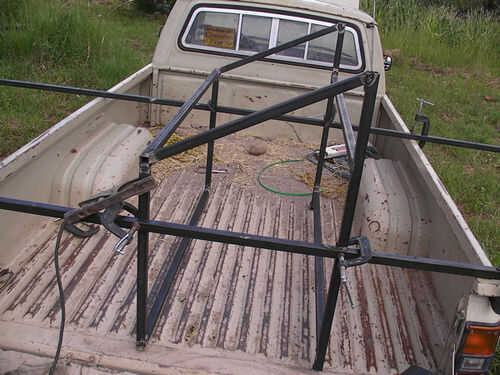

  5. Con los paneles frontales y posteriores soldado con autógena, es hora de poner a los lados. De pie la trasera verticalmente sobre una superficie plana. Cortar dos piezas de Plaza tubería 20 ½" largo y extremo les contra la parte posterior del panel, uno a cada lado. De pie el panel frontal verticalmente sobre el otro extremo de la horizontal de lado. Fije o ate los dos paneles verticales algo para mantenerlos en posición vertical. Plaza los inferiores laterales con los montantes y sujete todo en su lugar.

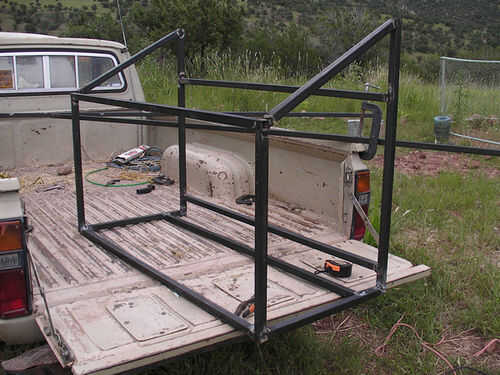

  6. Ahora necesita cortar dos trozos de tubo que se conecta la parte superior del panel frontal a la parte superior del panel posterior. Porque el frente es más alto que la parte posterior, estas dos piezas se ángulo. Sostenga un trozo de tubo aproximadamente en el lugar y marcarlo para que cabe entre el panel frontal y posterior. Repita para el otro lado. Si los paneles son el nivel y cuadrado, estas dos piezas deben ser iguales.

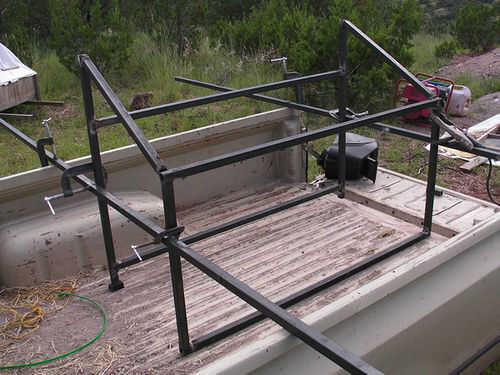

  7. Abrazadera estas dos barras superiores en su lugar, entre la parte delantera y traseras y luego suelde los empalmes con cuatro, comprobar periódicamente la Plaza.
  8. Acueste la unidad, para que el taller panel frontal (puerta) está en el piso y la parte inferior quede frente a usted. Inserte el último 46" pedazo horizontal de tubo en el panel inferior, cerca de 4 pulgadas arriba desde el panel frontal. Se trata de la ventilación inferior.
