Secador de comida solar (4 / 6 paso)

Paso 4: La cubierta

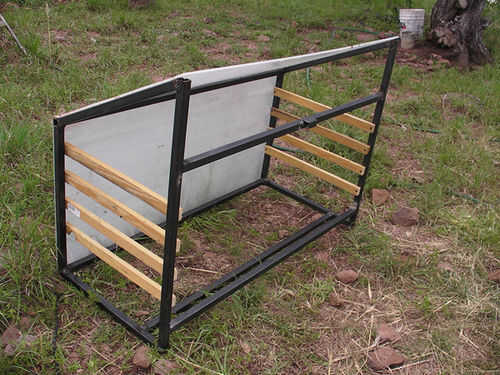

1. Antes de que podemos empezar cubriendo nuestro marco, necesitamos obtener los soportes de la bandeja mientras que todavía hay un montón de espacio. Comienza por cortar madera de 10 piezas de 1 X 2, 21" de largo.
2. En el panel posterior, marque 4" de la barra en los montantes.  Proceder a marcar el vertical a intervalos de 4". Ahora, marca las columnas en el panel frontal, a partir en 4" de la parte inferior y luego a intervalos de 4". Debe tener 5 marcas en cada montante.
3. Coloque las piezas de 1 X 2 a los lados, entre los paneles frontal y posteriores en cada marca. Las tablas deben ser en el interior del bastidor del secador.

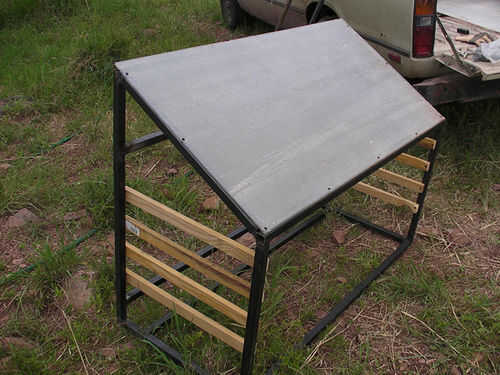

4. Cortar un trozo de chapa para el absorbedor de calor, 48" por 18".  El amortiguador se sienta encima del tablero más bajo en los laterales y el tubo inferior de la hoja. Tendrá que recortar las esquinas delanteras para caber alrededor del tubo vertical. Esta pieza de metal en lugar de tornillo. La hoja del amortiguador no va hacia la parte trasera, debe haber un espacio entre de cerca de 3 ½".
5. Cortar el policarbonato por la mitad, para darle dos, de 2' X 4' unidades. Utilizar una maquinilla de afeitar-cuchilla de caja para marcar y luego cortar el policarbonato.
6. Cada pieza hacia fuera de su marco soldado con autógena, uno en la parte superior y otro en la parte trasera de la abrazadera.  Asegúrese de que cubren el marco bien. No sujetar firmemente que el policarbonato se rompe.
7. Taladre los agujeros alrededor del perímetro del policarbonato para tornillos y usando tornillos de metal, coloque el policarbonato a la estructura metálica.

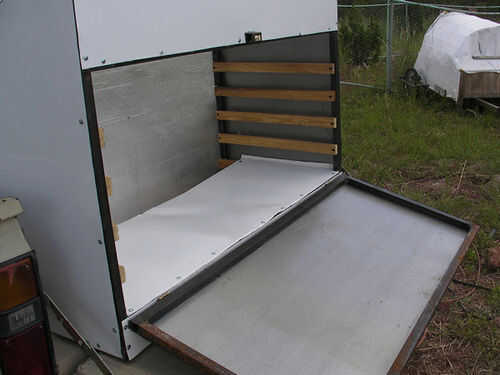

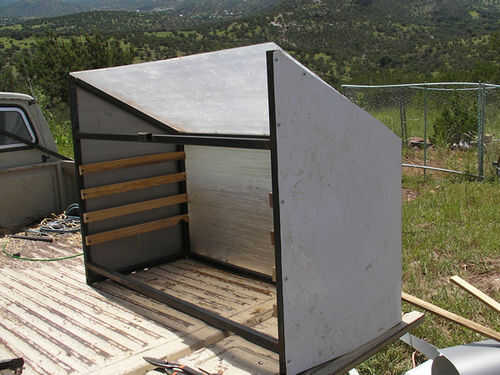

8. Cortar las piezas de chapa galvanizada para cubrir los lados. Es más fácil si cortar un trozo de chapa 21" de ancho y 35" (para los lados) y luego trazar el marco en el metal para obtener un ajuste exacto.
9. Cortar un trozo de chapa 18" de ancho x 48" largo para cubrir el fondo.  Habrá un espacio de 4" en la parte frontal (puerta) del panel lateral de la placa inferior. Este espacio se convertirá en el ducto de entrada.

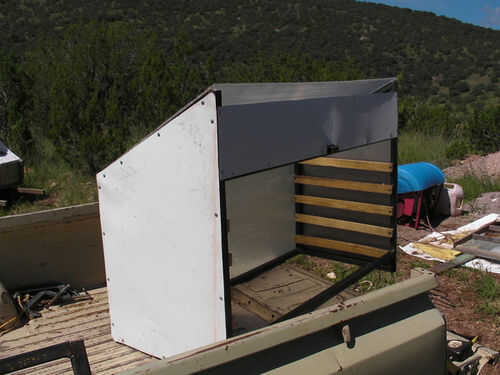

10. Corte 4" de ancho y 48" largo pedazo de metal de hoja y fije con tornillos de metal debajo de la puerta que se abre en el panel frontal. Corte 8" de ancho y 48" largo pedazo de metal de hoja y fije con tornillos de metal por encima de la puerta del panel frontal. Debe existir un hueco de 2" en la parte superior del panel frontal (puerta) para acomodar el ducto de salida.
11. Corte 2 piezas de la pantalla, 6" de ancho y 50" de largo. Esta pantalla será cubrir la entrada y salida de ventilación para evitar que los insectos entren en la secadora.
12. Cortar dos tiras de moldura, uno 48" largo y los otros 46" largo. Engrape una de las piezas de la pantalla para el 48" pieza moldeado, a lo largo del borde de la pantalla. Usando unos tornillos pequeños, coloque esta moldeado en la parte inferior del panel superior de policarbonato, para que la pantalla se cuelga hacia abajo el panel frontal (puerta). Instale los extremos de esta pantalla al chasis mediante un tornillo a cada lado.
13. Coloque el otro trozo de moldura entre los montantes del panel frontal (puerta) en el interior de la chapa en la parte superior. Tornillo en el lugar y el extremo suelto de la pantalla para la grapa.
14. Coloque la pantalla de fondo con unos tornillos en las barras laterales para sostener la pantalla en su lugar.
15. Tornillo que asegúrese de las piezas de metal de hoja en la parte inferior y alrededor de la abertura de la puerta la pantalla se encuentra entre el metal de hoja y el marco para un seguro y ajuste prueba de insectos.
16. Silicio todos los bordes y las costuras de los paneles de policarbonato y chapa.
17. Pintar todo el interior negro, pero especialmente la absorción de calor y los lados.
