Paso 2: sección transversal en el plano XZ

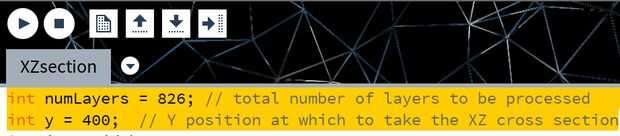

Para crear una sección transversal de los segmentos en el plano XZ, necesitará editar el esbozo XZsection.pde para indicar a cuantas rebanadas tiene y en qué valor Y desea tomar la sección transversal.
Conjunto numLayers al número total de sectores, el mismo N usado en el nombre de la slice_N.png numerado más alto.
Y ajustado a la posición de Y (0 a 799, donde Y = 0 es la parte superior de cada trozo de imagen) en el que desea generar la sección transversal. Luego ejecute el bosquejo. Cuando finalice, mostrará la sección vertical a través de esa parte de su pila de imagen y guardarla como una nueva imagen llamada "Cruz-section.png", en la misma carpeta que el bosquejo sí mismo.
Si sus datos de impresión contienen muchas láminas, entonces podría tomar mucho tiempo para que el boceto a ejecutar.

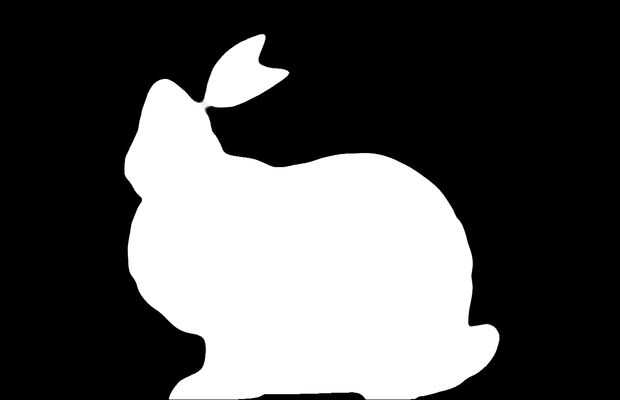

La imagen aquí es una sección vertical a través del conejito de Stanford. Fue cortado a una altura de capa de 50 micras, que coincide con la anchura de Ascua en X e Y para cada voxel. Por eso, la relación de aspecto es correcta como es. Si utiliza una altura de capa diferentes, por ejemplo, 25 micrones, entonces necesitará cambiar la escala de la imagen, en solo sentido horizontal, por un factor de 50/LayerThicknessMicrons, para darle el aspecto correcto.
