Paso 2: El circuito

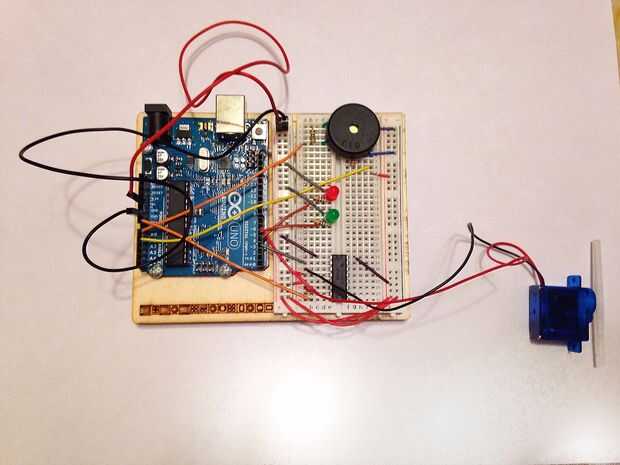

Aquí está mi circuito para arduino. Lo único que hice fue quitar la fotorresistencia y animo fuertemente a que; todo lo que hizo fue darme problemas y no puede ser utilizado en esta situación de todas formas. También trató de tomar un mucho más claro, he foto por lo que es más fácil de ver. Ahora, el circuito sigue siendo la misma salvo el fotoresistor, así que todavía tiene que tener algo en A1 entrada analógica para leer, incluso si esa lectura sale a 0 (off). Edité mi código un poco diferente también, moverse por los golpes y los patrones. Usé un servo modificado como mi motor de la C.C., así que tuve que aumentar también los milisegundos para el motor funcionar. Iba a eliminar del código el fotoresistor y publicarlo aquí, pero está tan embebido (usted verá cuando usted lee a través del código) que es casi imposible deshacerse de sin completamente re-escribir el código. Una vez hecho esto, estás listo para pasar al siguiente paso. Para el código, visite este enlace
y también leer el instructivo para obtener la información de fondo sobre el circuito.
