Secreto Knock detección de cerradura de puerta (7 / 10 paso)

Paso 7: Para soldar los circuitos

Te recomiendo que después de cada paso que conecta y probar el circuito para asegurarse de que no comete un error, pasar cada bit de la protoboard uno a la vez.  Tener que desoldar componentes no es divertido.

Tip: uso cables en tantos colores como usted puede conseguir para que pueda mantener las cosas rectas.  También generalmente pongo etiquetados pedacitos de cinta en los extremos de los cables que me ayude a recordar.

Tip: Si usas hilo trenzado, asegúrese de los extremos de la lata.  Lo ayudarán con las articulaciones y que sea más fácil pegarlas en la protoboard para probar.

#1 soldadura conduce a los LED ' s. (Hey, que casi Rima!)
Unos 10" o algo así debería funcionar.

Bien, gracias por los pasos.  Después de esto se pone más complejo porque la mayoría de los componentes necesita ser roscada a través de varios agujeros en nuestro caso antes de que esté soldados.  Por supuesto si hiciste un caso diferente entonces usted no necesita preocuparse más del tedio y puede llegar a soldar los componentes para el perfboard.

Consejo: montar los componentes lo más cerca posible al perfboard.  Hay mucha separación interior de la tubería.

#2 preparar el perfboard.
Estamos utilizando un perfboard con 0,10" espacio donde cada hoyo tiene un cojín de cobre individual.  Corte la Junta perf tamaño (5 x 15 hoyos) y luego la arena/archivo/moler algunos de los bordes para que cabe fácilmente en el tubo PCV 1/2".

Para referencia futura estamos llamando el lado con el cobre "back" y el lado con los componentes de la "delantera".

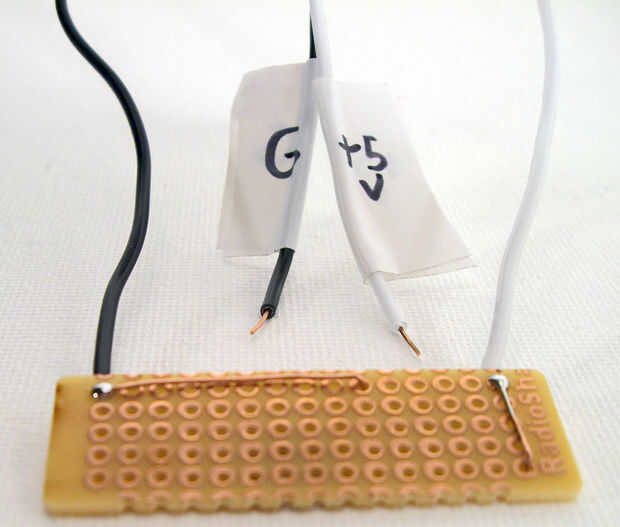

#3: la línea de tierra

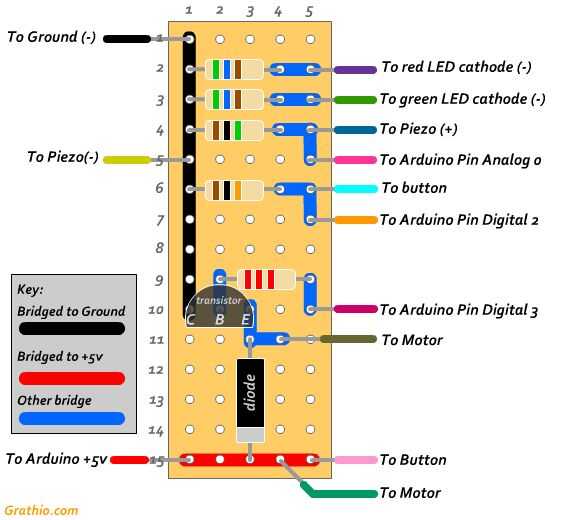

Puesto que la tierra es la más común en el proyecto vamos a ejecutar una línea de tierra en la parte posterior de los componentes para conectarse.  Para hacer de este una pieza de 9 pulgadas de núcleo sólido cable que estoy usando como mi cable a tierra y aproximadamente una pulgada de uno de los extremos pelados.  El soldado entre 1 del agujero y el agujero del 10 (véase el esquema adjunto).  Entonces voy virar los otros componentes de gronded a ella como la ven a través de la Junta.  (También puede cerrar las conexiones con soldadura, pero odio hacerlo porque puede llegar desordenado.  Mi soldadura es bastante sucio).

El otro extremo de este cable irá a un conector de tierra en el Arduino. (Este es un buen momento para el otro extremo con un trozo de cinta de la etiqueta).

#4: la línea de 5v +.
También hay unos puntos donde queremos la fuente + 5v.  Esta es la misma idea que la línea de tierra pero sólo necesitamos aproximadamente media pulgada despojada.

El otro extremo de esta se conectará con el pin de 5v de Arduino +.

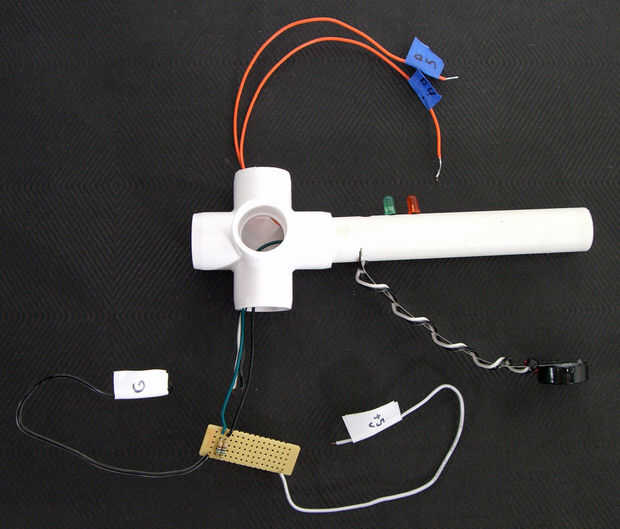

#5: los LED.
Soldadura de resistencias de los LED (560 ohm por defecto) en su lugar como se muestra.

Usted tiene dos opciones de cómo tratar con el LED.  Se puede montar en la parte superior (la manera fácil) o se puede montar desde la parte inferior, que se ve mejor, pero es un dolor porque 1/2" PVC no le da mucho espacio para trabajar.  Si montar desde la parte superior, asegúrese de enhebrar los cables por los agujeros antes de soldar.

Todos los 4 cables de los leds hacia fuera a través del extremo próximo del 'brazo largo' del hilo de rosca a través de la forma 5 y el ' brazo de la Junta ".

El plomo del cátodo (-) (un corto) de cada LED de la soldadura como se indica.  El ánodo se conectará al pin digital 4 (rojo) y 5 (verde) en el Arduino.  (Hilo de rosca el Ardunio conduce a través del "brazo corto" de la forma 5).

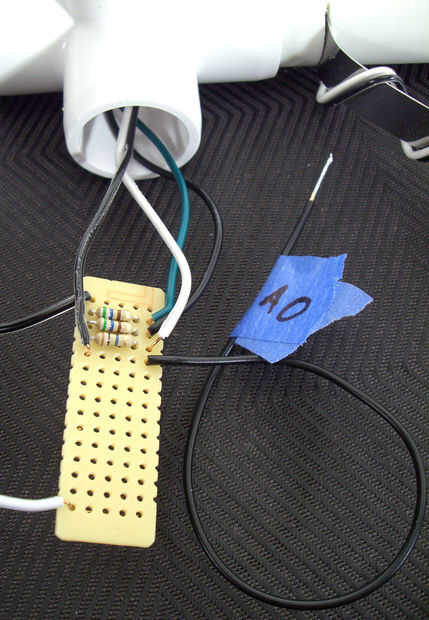

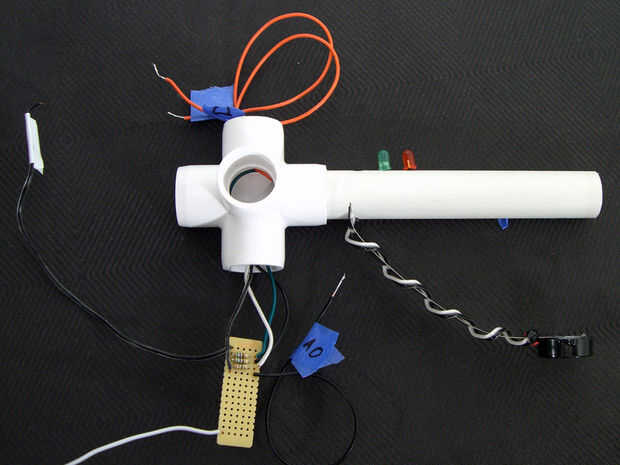

#7: el knock sensor.
Resistencia de ohm de 1M del altavoz en lugar de la Junta de la soldadura.

Asegúrese de que tiene el altavoz montado firmemente en el extremo del resorte y el alambre se enrolla varias veces alrededor de él para mantenerlo fuera del camino.  Pase el cable a través de la pierna larga, por la vía 5 y en el brazo corto que estamos manteniendo la placa de circuito.

Uno de los extremos de estos cables a cada lado de la resistencia de 1M de la soldadura.  Entonces una ventaja de 8" desde el extremo no conectado a tierra de la resistencia de la soldadura.  Esto irá al pin analógico 0.

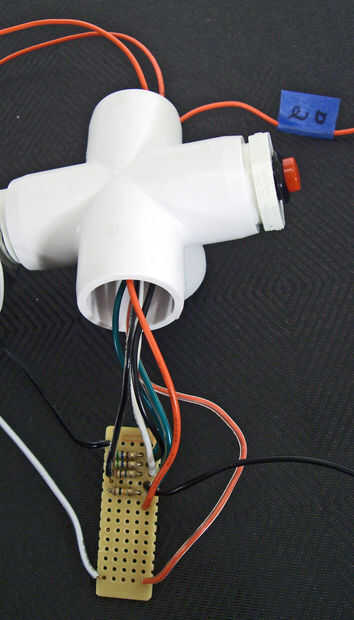

#6: el botón.
La resistencia de ohmio de 10 K en lugar de la soldadura como se muestra.

Abrochar el botón a través del agujero en el tapón, luego que el enchufe en el conector de 5 vías y el hilo ambos cables a través del orificio del brazo de la Junta.

Un cable del interruptor a la resistencia de la soldadura.  El otro extremo a los + 5v cable.

Una longitud de alambre de la resistencia según el esquema de la soldadura y asígnele la etiqueta "Digital 2".

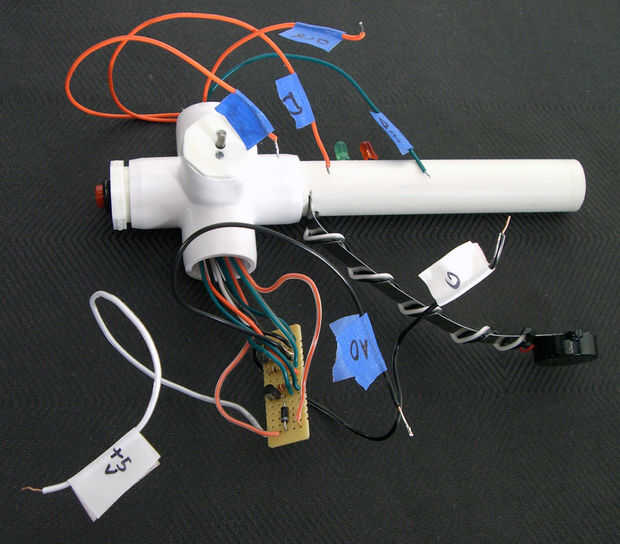

#8: el motor.
Casi hecho.

Soldar el diodo, transistor y resistencia en su lugar. (Asegúrese de que obtener la dirección en el diodo.  Y el transistor para esa materia.)

En el extremo libre del 2,2 k resistencia de ohm soldar un plomo 8" que irá al pin digital 3.

Poner el motor en marcha en el orificio del conector de 5 vías, hilo de rosca a través de los cables y soldarlos en el lugar a cada lado del diodo, asegurándose de que tienes los cables del motor en el orden correcto que cuando se ejecuta que se volverá a abrir.

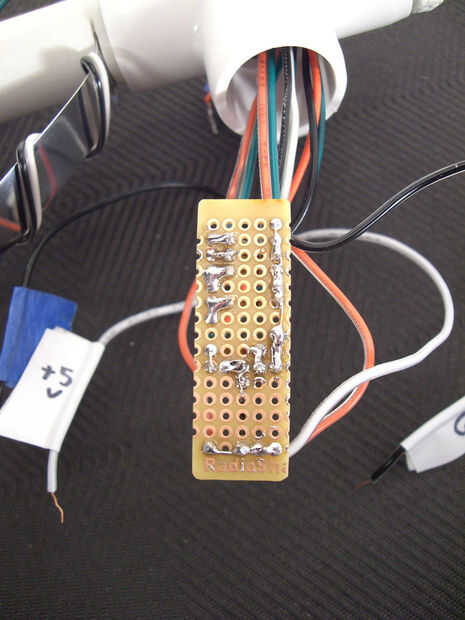

#9: los pines de Arduino
Conecte los cables etiquetados a sus lugares apropiados en el Arduino.

De prueba:
¿Espera, no necesitas hacerlo, derecho?  Has sido pruebas como vamos, ¿no habéis?

Enchufe algún poder en el Arduino y hacer que todo funciona.  Sobre todo Asegúrese de que el motor gira en la dirección correcta para desbloquear su cerradura.
