Secuenciador de bolsillo ATtiny (5 / 8 paso)

Paso 5: Planificación de la Perf

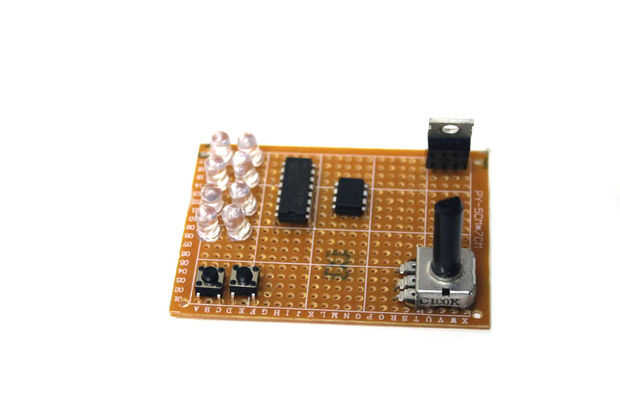

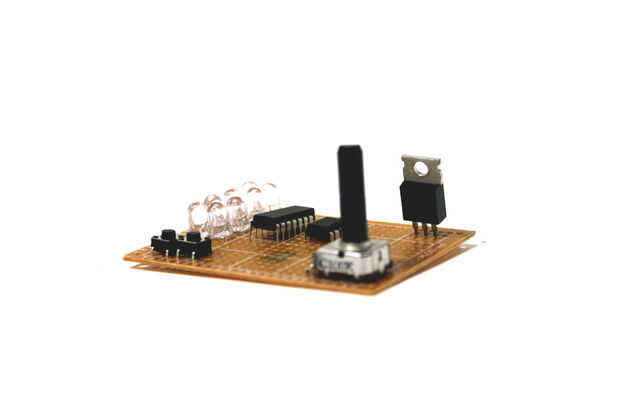

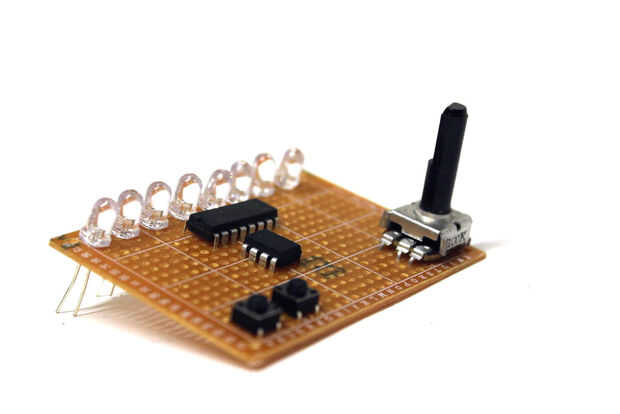

Antes de decidir mi diseño final perfboard, hice un montón de ocuparse vanamente alrededor con componentes para intentar llegar a un diseño jugable. En las fotos, verás algunos diseños básicos que probé antes de decidir mi disposición actual. Áreas de preocupación mientras su perfboard de planificación son:

1. colocación de LEDs

2. uso eficiente del espacio

3. Dónde y cómo para montar al conector de 1/4 pulgada

3. colocación de los potenciómetros y botones, etc....

Si usted viene para arriba con un nuevo diseño elegante por favor compartir una foto en los comentarios, me encantaría ver lo que ocurrió!
