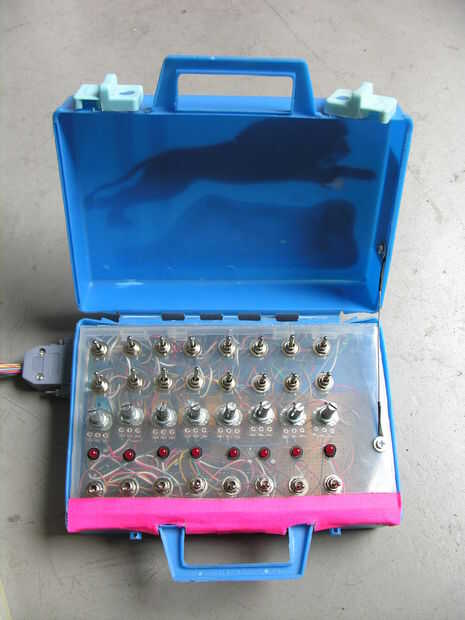

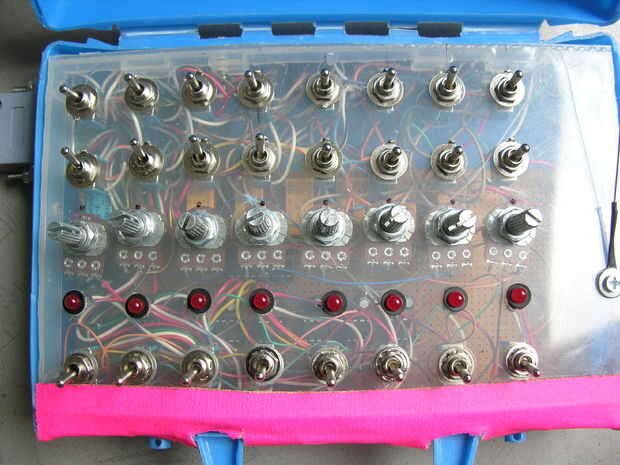

Paso 1: El circuito - circuito
1) Una compuerta inversora CMOS (CD4049) hace las veces de no buffer inversor para drenar excesiva corriente del pulso de la 505 y separar las etapas (por seguridad)
2) un 555 en configuración MONOESTABLE recibe el pulso de la compuerta inversora y varía la duración de encendido de los relés entre algunos microsegundos y más de un segundo... (una suerte de "envolvente")
3) Un transistor darlington (ULN2803) recibirá el pulso del 555 y le dará al contacto la corriente necessária para activarse.
La lista de materiales es para controlar relés 8 usando los 8 activa de la 505. Verás un regulador de voltaje al principio del esquemático. Ésto se debe a sólo conseguí relés de 5V. Si conseguís relés de 9V, no será necesario.
Para conectar los juguetes, elegí conectores miniconector MONO (aunque en el esquemático salen como estéreo). Pero podés elegir el conector de dos polos quieras.
Jameco como nos dio los materiales para la noche donde nació este proyecto, incluimos la lista de componentes para descarga por si querés comprar directamente en jameco.com
Resistencias (1/4W):
10M ----------------------------- 8
1M ------------------------------ 8
47k ----------------------------- 8
220 Ohmios---8
Condensadores o capacitores
2.2uF -------------------------- 8
10uF -------------------------- 2
Potenciómetros
1Mega ------------------------- 8
Circuitos integrados
555 ---------------------------- 8
ULN2308---1
CD4049---2
Zócalos
2x4 ----------------------------- 8
2x8 ---------------------------- 2
2x9 ---------------------------- 1
Otros
interruptores de palanca---16 (8 más si los relés hijo doble inversor)
LEDs difusos---8
relés (9V o 5V)---8
Mono de Jack miniconector---8 (o 16 si los relés hijo doble inversor)
Regulador 7805---1
Placa experimental perforated 10 x 20---1
Conectores de varios pinos (mínimo 10)---2 hembras y 2 machos

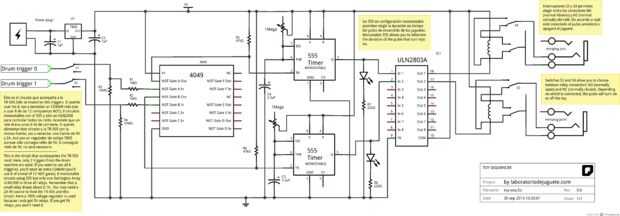

Debajo verás el esquemático (podés descargarlo en tamaño grande acá). El mismo incluye sólo dos factores desencadenantes, y en consecuencia, dos compuertas inversoras, dos circuitos monostables y dos relés. Ésto tiene por fin simplificar el dibujo. Para sumar los desencadena sólo tenés replicar 6 veces mas el diseño. No incluyo el paso a paso del soldado y montaje del circuito. Es un proyecto de cierta dificultad y asumo tenés alguna experiencia armando circuitos si querés armar ésto. Si no tenés experiencia previa, sugiero construyas un par de circuitos sencillos, antes. Aún así, si te queda alguna duda, simplemente dejame un comentario e intentaré disiparla.
-------------------------------------------------------------------------------------------------------------------------------------------------
En este segundo paso, vamos a ver el diseño del circuito que el relé se activa cuando se recibe desencadenar impulsos desde el 505. Tiene 3 partes principales:
1) CMOS invertir búfer (CD4049) que separa las etapas y evita drenaje demasiado actual desde el pulso de disparo.
2) un circuito monoestable 555 que recibe el pulso de la inversión del almacenador intermediario. Se utiliza para decidir la cantidad de tiempo que los relés de encendido (o apagado) cuando reciben el pulso (una especie de "sobres").
3) un transistor Darlington (ULN2803), que recibe el pulso del 555 y conducirá un relé, dándole a la corriente y el voltaje necesitada.
La lista de materiales es para construir el circuito para control de 8 relés con los 8 disparadores desde el 505. Verás un regulador 7805 (5V) al principio del esquema. Esto sucede porque sólo tengo relés de 5V. Si tiene relés de 9V, no lo necesita.
Desde Jameco nos dio un montón de 555 y otros componentes y algunos breadboards hacer estos experimentos, incluyo una lista para comprar directamente de ellos si quieres.
Aquí está la lista de materiales.
Resistencias (1/4W):
10M ----------------------------- 8
1M ------------------------------ 8
47k ----------------------------- 8
220 Ohmios---8
Condensadores
2.2uF -------------------------- 8
10uF -------------------------- 2
Potenciómetros
1Mega ------------------------- 8
ICs
555 ---------------------------- 8
ULN2308---1
CD4049---2
Tomas de corriente
2x4 ----------------------------- 8
2x8 ---------------------------- 2
2x9 ---------------------------- 1
Otros
iToggle cambia---16
Rojo (o cualquier color) LEDs---8
relés (9V o 5V)---8
3, 5mm TS gatos---8
Regulador 7805 (si es necesario)---1
Perfboard (un grande)---1
Al menos 10 conectores de pin (es decir, DB-15)---2 machos y dos hembras
A continuación, verá el esquema (se puede descargar aquí su tamaño más grande). Sólo incluye los circuitos para que el uso de dos disparadores (para simplificar el dibujo) solo tienes que repetir 6 veces para usar los 8 gatillos. No explico cómo soldar y montar el circuito. Es un circuito bastante complejo de construir y supongo que tienes experiencia si usted está planeando construir éste. De todos modos, si tienes alguna duda o pregunta, sólo comentario e intentare ayudarle.
