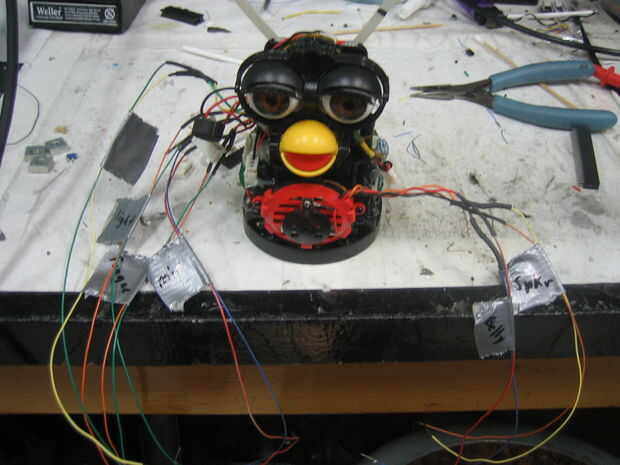

Paso 2: Conectar los sensores

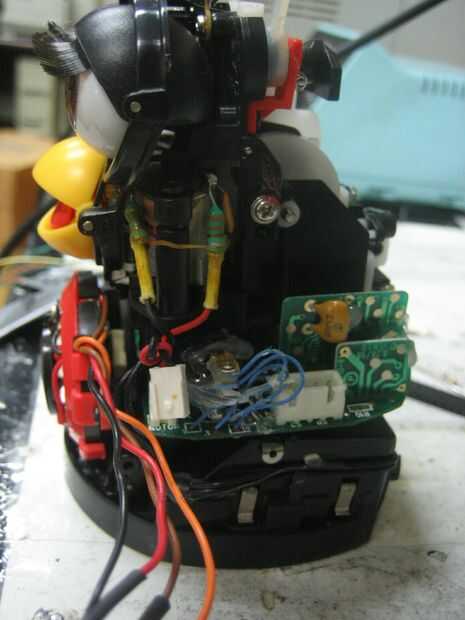

Así que si su sensor de contacto es normalmente abierto (como el sensor de lengua y el vientre en el furby) entonces usted querrá programar tu PIC para esperar un alto en la línea de IO (alto significa que se ha tocado el sensor de contacto). Si toca sensor es 'normalmente cerrado' (como los sensores de golpe elástico hice y describirá más adelante), hacer el opuesto obviamente.

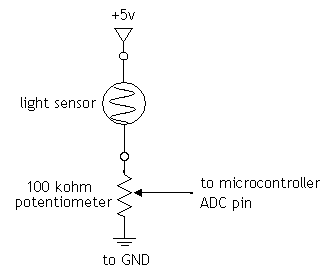

Para conectar un sensor de luz (un cambios de resistencia de sensores de luz según la cantidad de luz que brilla en él) usan del segundo circuito. Conéctela a la analógica con conector digital convertidor (ADC) de tu foto. Meterse con el ajuste de potenciómetro para obtener la tensión de una gama que trabaja con el programa.

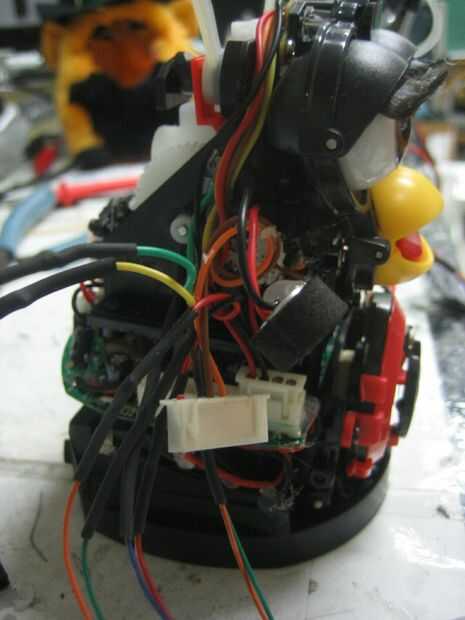

Para conectar un altavoz pequeño (como el 32 ohmios uno en el furby) para el PIC utiliza ya sea el tercer o cuarto circuito. Inicialmente utilizaba el circuito del condensador, y funcionó muy bien, hasta he añadido los motores para el PIC (paso posterior), luego por alguna razón que el PIC estaba teniendo problemas para suministrar la corriente necesaria para que el altavoz. Para que el cuarto circuito (el uno con el transistor) sería mejor usar causa no impuesto de las capacidades de salida de alimentación del PIC.
