SEEED Studio / ladrillo electrónico Arduino: módulo de relé de 5V (Digital)-- (7 / 9 paso)

Paso 7: Conexión de relé para Arduino

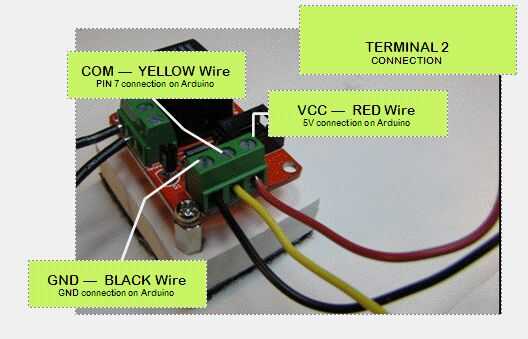

En este paso vamos a usar 2 Terminal situado en el relé.  Este Terminal se compone de 3 tornillos del poste.

GND - COM--VCC

Si usted está buscando en la terminal y se puede ver en los departamentos de tornillo es la vista correcta del bloque de terminales.

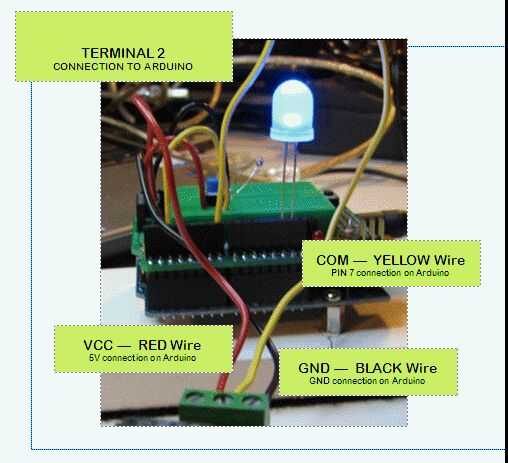

CABLE negro (GND) - se conecta a GND de Arduino.

AMARILLO cable (COM) - se conecta al PIN 7 en el Arduino.

CABLE rojo (VCC) - se conecta a 5V de Arduino


Ver más imágenes para ver las conexiones correctas en el relé y el ARDUINO.

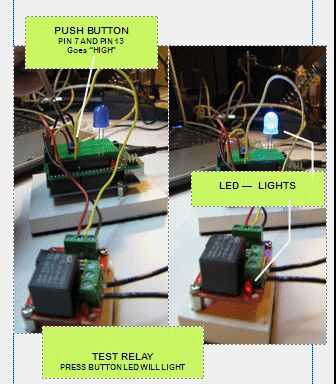

Ahora prueba el relé para la señal se envía al Terminal bloque 3 a la salida de la unidad

Este es un Youtube del funcionamiento relé:
http://www.youtube.com/watch?v=4IxNJZU5bsM
