SEEED Studio / ladrillo electrónico Arduino: módulo de relé de 5V (Digital)-- (8 / 9 paso)

Paso 8: NO - función (normalmente abierta)

NO - (normalmente abierto) configuración para el relé

CONEXIÓN 1---

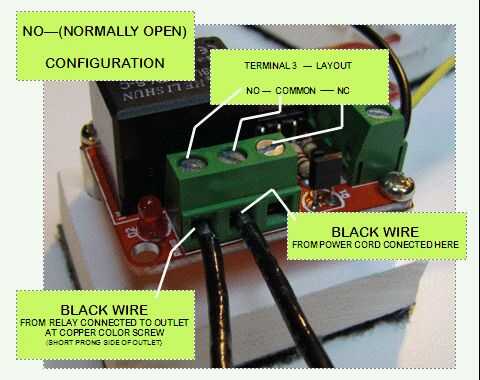

Cable negro de potencia cable esté conectado al tornillo "Común" de la Terminal 3 del bloque en el relé.  Sería la conexión del centro cuando se mira directamente al frente de la caja de bornes. (ver no cuadro configuración - (normalmente abierto) - si cualquier pregunta acerca de esta conexión)

CONEXIÓN 2---

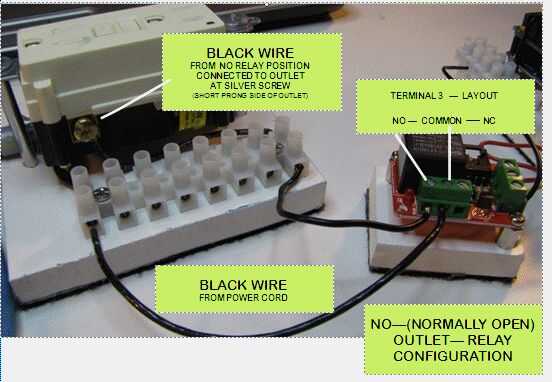

Con negro 600 voltios Conecte un extremo en el NO - posición de tornillo de fijación (normalmente abierto) Terminal Block 3 NO.  Ejecutar este cable a y conectar al tornillo de plata en el lado de patas cortas de la salida.  Esto completa el circuito a la salida.

ENCHUFE EL CABLE DE ALIMENTACIÓN---
Debe encender su luz de LED en la salida.  Si no necesita doble Compruebe todas las conexiones, después de Desconecte el cable de alimentación o hacia la toma del poder.

SI TODO ESTÁ TRABAJANDO---
Cable de alimentación está pluged en, luz del LED en la salida está en
Tienen bosquejo de la carga en Arduino
Tienen poder para Arduino
Ahora pulse el botón--en Arduino y el relé se enciende, se apaga el LED en la salida.

Aquí tenéis un vídeo del evento real:
http://www.youtube.com/watch?v=LYKPc925el0
