Paso 2: Hacer la cortina elegante

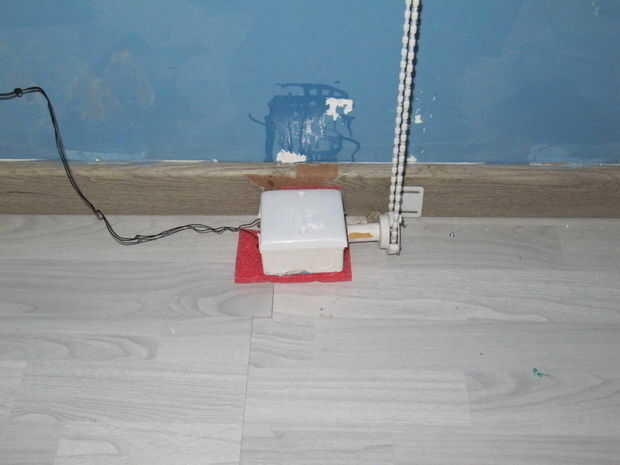

Aquí utilizamos un motor de alto torque y un engranaje para tirar de la cortina. El motor se fija en una caja blanca como la foto siguiente muestra.
Paso 2: Uso L298 doble puente H Motor Driver para motor de la unidad
Las tres entradas de señal del L298 doble puente H Motor conductor son EA, I1 y I2. EA está conectado a las interfaces PWM para controlar la velocidad y I1, I2 están conectadas a interfaces digitales en la v2.2 Seeeduino establecer dirección dirección.
Nos conecte EA a interfaces PWM de Seeeduino y I1, I2 de interfaz digital de Seeeduino.
Así que podemos determinar la dirección de la dirección y la velocidad del motor.
Paso 3: IR a control remoto para la cortina elegante

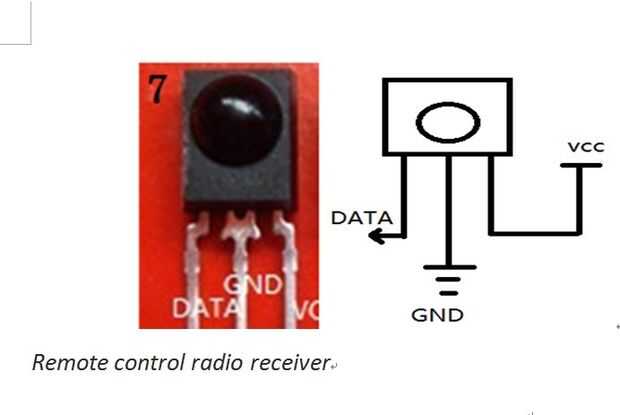

Utilizamos un transmisor de radio control remoto lindo para enviar la señal del control remoto, RPM6938 IC recibe la señal IR y dar los datos a Seeeduino v2.2. Seeeduino v2.2 descodifica los datos para que el MCU puede reconocer Qué tecla hemos insistido.
Salida de datos del RPM6938 está conectada con el pin2 de Seeeduino v2.2.

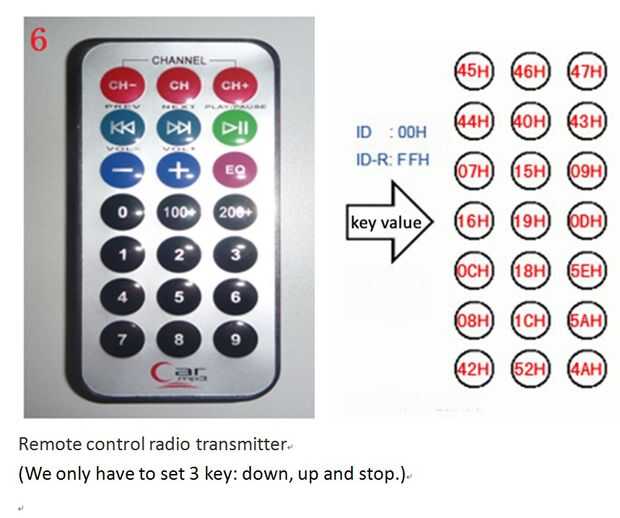

Transmisor de radio control remoto
(Solo tenemos que configurar clave 3: abajo, arriba y parar.)
Step5: Añadir un sensor de luz para control de cortina

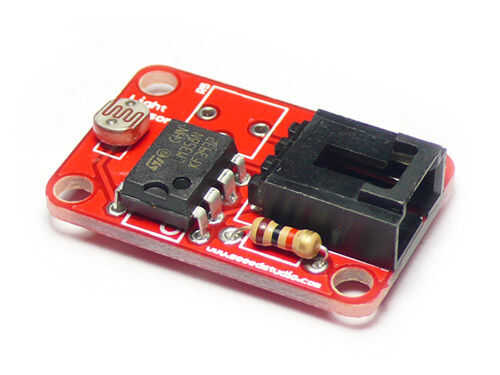

Ladrillo de sensor de luz se utiliza para detectar la intensidad de la luz ambiental. Este ladrillo se basa en una fotorresistencia y salidas de señal analógica. Tenemos que seleccionar un valor como el valor de criterio. Si la intensidad de la luz alcanza un determinado valor, que ahora significa que es día que tira la cortina automática. Y cuando la intensidad de la luz se cae a un determinado valor se cierra automática.
Y a veces el sol puede ser asombrosamente brillante. En este caso podemos utilizar el mando a distancia IR para cerrar la cortina.
El ladrillo de sensor de luz está conectado con analógica pin2 de Seeeduino v2.2.
