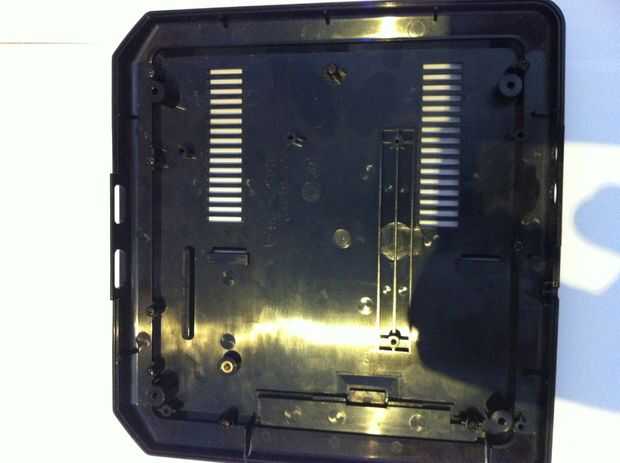

Paso 3: Insertar la Pi

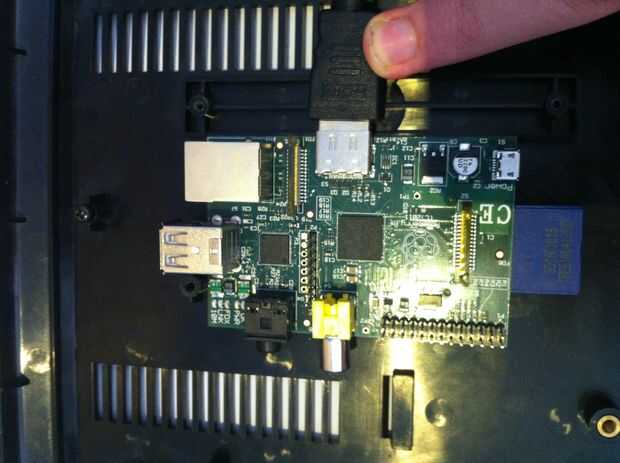

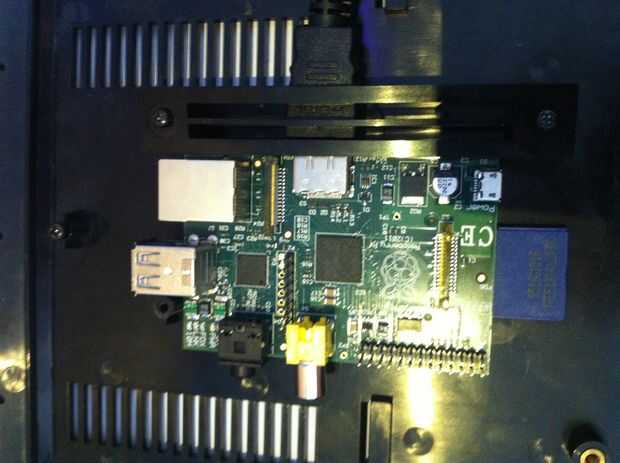

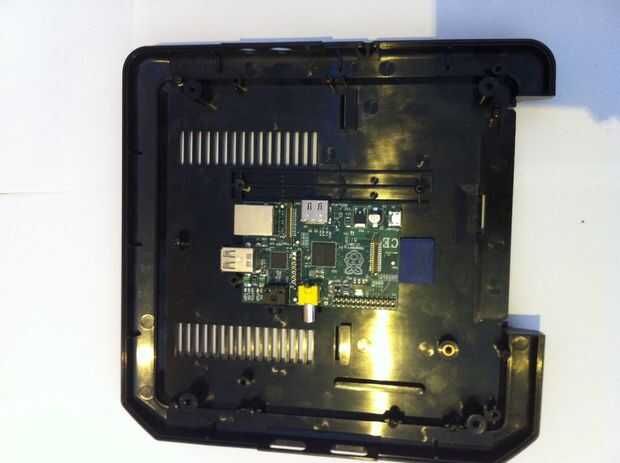

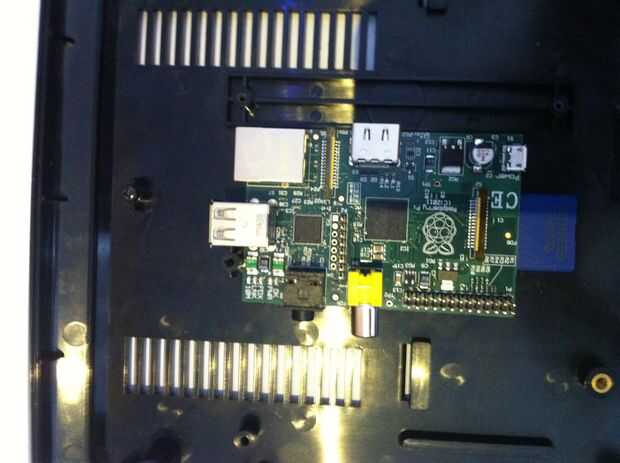

Conecte el cable HDMI. El Pi debe levantar ligeramente la base de la caja pero garantizar que no se movió en otras formas como se muestra en la figura 4 (probablemente necesitará sostener en su posición).
Inserte la barra de plástico sobre la parte superior del cable HDMI y lo Atornille los 2 largo los tornillos restantes como se muestra en el cuadro 5. Asegúrese de que estén bien apretados y que la Pi no se puede mover después de haber sido enroscadas.

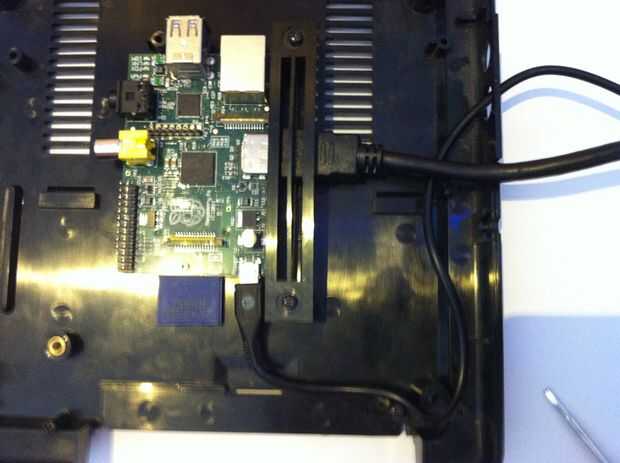

Mepasar el USB micro a través del agujero circular grande en la parte posterior de la caja como se muestra en la figura 6. Enchufe en el Pi que va bajo el HDMI cable y enrolle el cable entre las 2 roscas de tornillo como se muestra en cuadro 7.

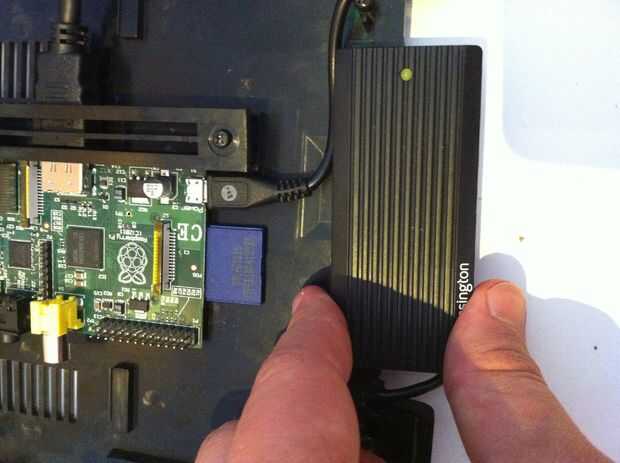

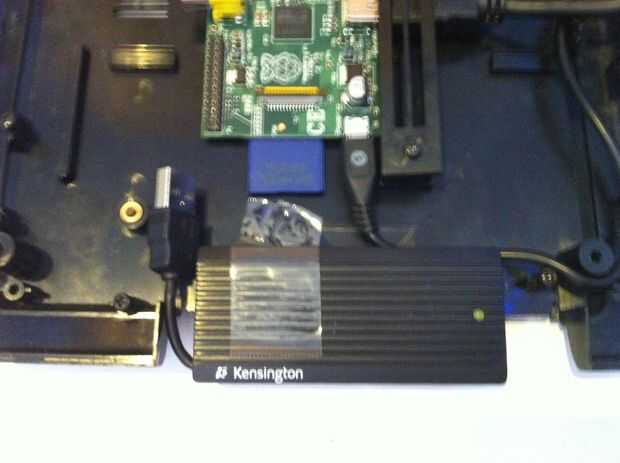

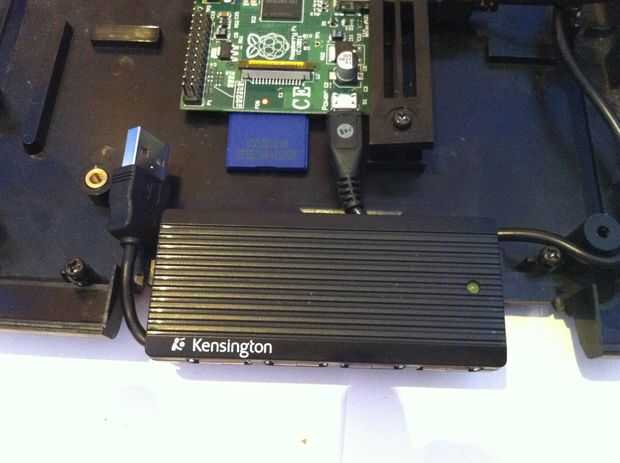

Coloque su concentrador de USB como se muestra en el cuadro 8. Probablemente no queda en su propio. Utilicé cinta adhesiva como se muestra en los cuadros 9 y 10 para asegurarlo. Alternativamente se pueden utilizar pegamento (probablemente de una pistola de pegamento) o almohadillas adhesivas en lugar de otro. Asegúrese de que hay suficiente espacio en el lado del eje para un cable Ethernet pasar si usted planea en usar uno.
Si su centro tiene un cable lo suficientemente largo (a diferencia de la mía) pueden probablemente enchufa ahora. Si el cable es demasiado largo o requiere una extensión USB conducir espere y le mostrará cómo utilizar el sistema de gestión de cable para mantener la caja limpia.

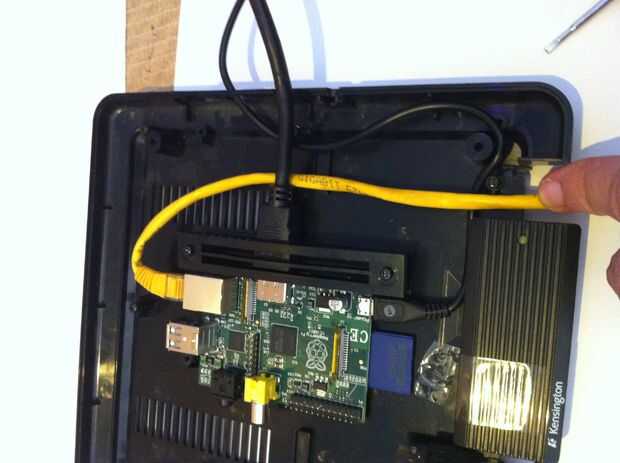

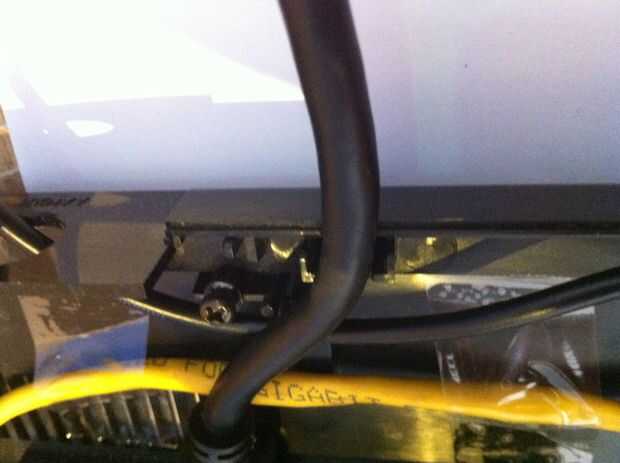

Enchufe el cable de Ethernet que bajo el cable HDMI pero el cable Micro USB como se muestra en cuadro 11.

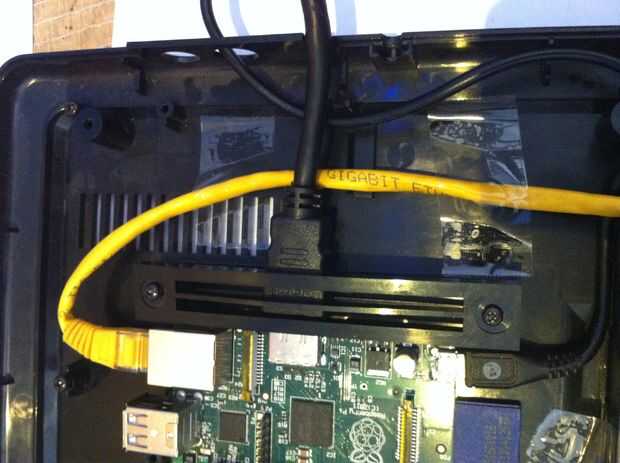

Para garantizar aún más su cable de Ethernet puede cinta hacia abajo como en ilustración 12.

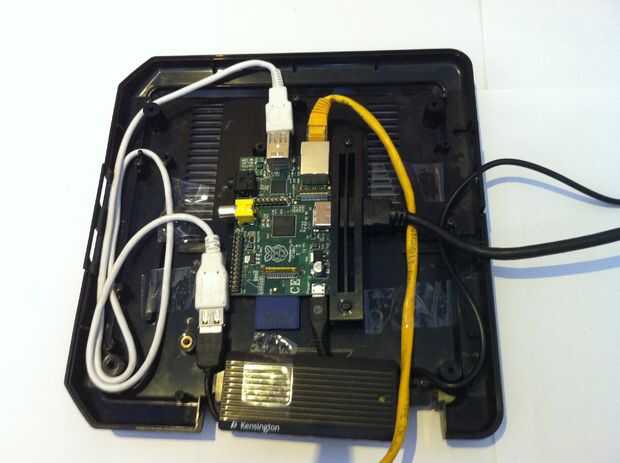

Si aún no lo ha hecho, enchufe su extensión de cable USB o hub demasiado largo cable en el extremo de la Raspberry Pi. Si está utilizando una extensión USB como yo, puede ser más fácil conectar el cable de extensión para el centro pasado.

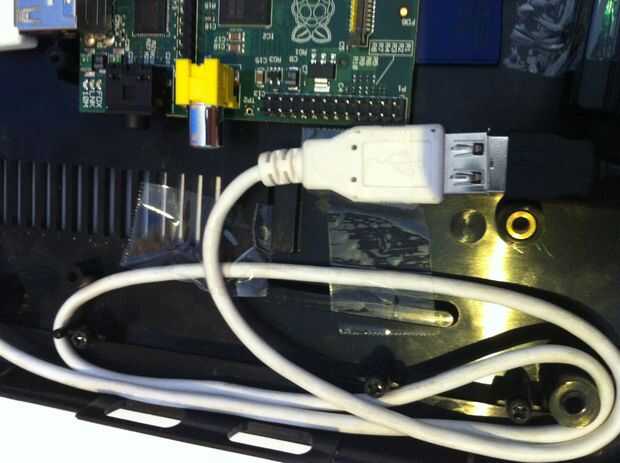

Viento el cable sobrante alrededor de las roscas de tornillo cerca del frente de la caja de una manera similar a como se muestra en los cuadros 13 y 14. Si no ya tienes así que enchufe el cable de extensión en el centro. Puede utilizar alguna cinta más pegajosa para garantizar aún más su cable de extensión.
Esto es donde tener el delgado cable HDMI viene muy bien. Al examinar el caso para que el HDMI está saliendo de la Pi desde la parte superior, ligeramente a la derecha de donde el cable de HDMI naturalmente quiere ir hay un guión en el caso que debe ser semicircular. La otra mitad puede encontrarse en la mitad superior de la caja. Tiene que doblar el cable HDMI que va en el guión y más o menos se queda allí como se muestra en imagen 15. Esto puede ser bastante difícil.
Si por alguna razón usted no puede hacer esto siempre podría cortar un agujero más grande en el caso del cable para pasar pero estoy tratando de hacer como pequeña modificación en la cáscara como sea posible.

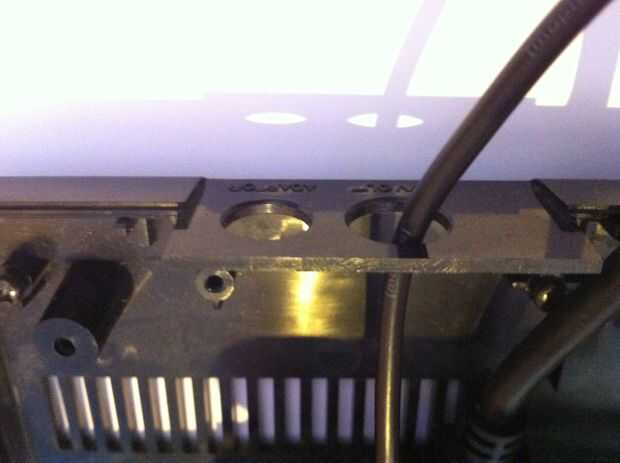

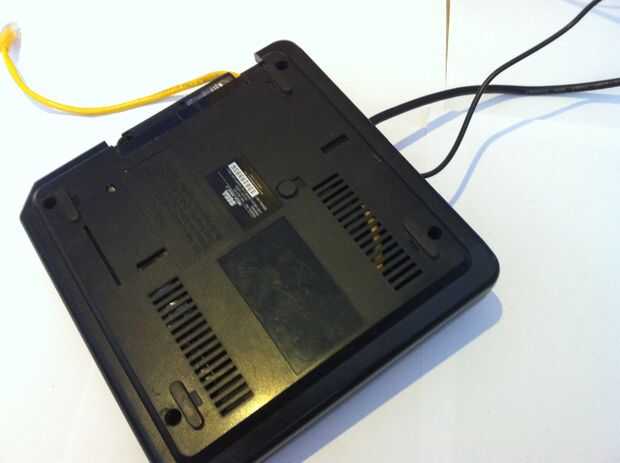

Después tienes el cable HDMI en la posición que debe tener algo que mucho se parece a imagen 16.
