Paso 3: Los conectores DB9

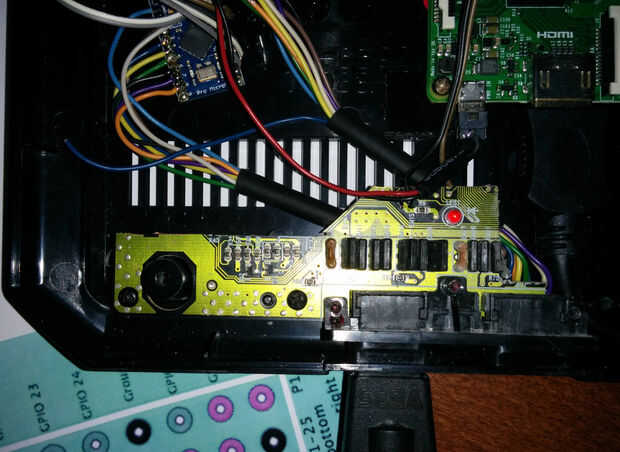

¿Al principio pensé que sería desoldar los conectores DB9 del tablero, pero entonces que es difícil y cómo montarlos? Así que lo que hice fue recortar la Junta como se puede ver que todavía podía enroscar sobre el caso. Antes si adjunta una serie de cables a todos los pines del DB9 y sacó en dos paquetes de poner un poco de calor tubería de encogimiento sobre cada uno para mantenerlos muy bien juntos. Utilicé el mismo color para pasadores correspondientes de cada conector que aceleró el proceso de adjuntarlos para el Arduino.
Si te fijas bien en el lado derecho se puede ver que el cable HDMI es un ajuste apretado. Tuve que quitar un tornillo y reducción algunos de la Junta para conseguir que todos a trabajar. No podría ser que alguna más pero al final se unieron perfectamente.
También conserva el LED y funcionó encendido un pin GPIO de 5V y GND al LED y el resistor montado superficial que está justo al lado de él. Resultado es una potencia LED que funciona exactamente como el original!

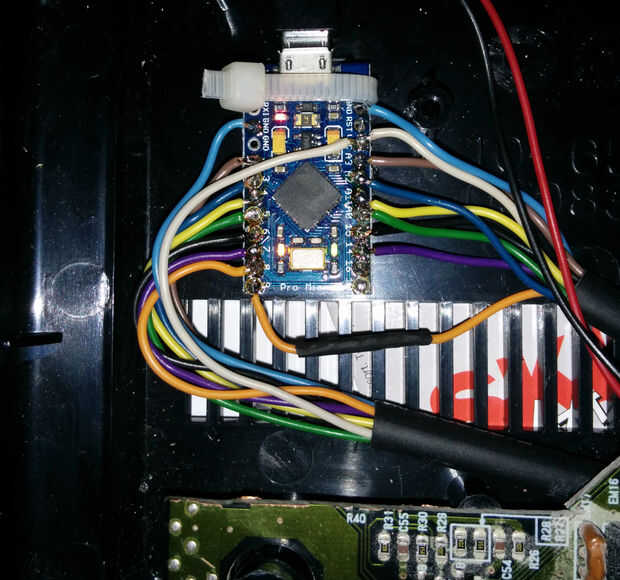

Todos los dieciocho cables deben soldar perfectamente al Arduino Pro Micro. Usé un cable tie mount para mantenerlo en su lugar final.
